AD8318 Hochpräziser logarithmischer Detektor 1 MHz bis 8 GHz für AGC/ALC-Systeme und HF-Messungen
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!
Wir präsentieren den logarithmischen Verstärker-Demodulator AD8318, ein Präzisionsbauteil zur Umwandlung eines HF-Eingangssignals in eine proportionale Ausgangsspannung im Dezibelbereich. Dank seiner stufenlosen Kompressionstechnik über eine Kaskade von Verstärkern mit jeweils einer Detektionszelle bietet er eine präzise logarithmische Konformität für Signale von 1 MHz bis 6 GHz mit erweitertem Betriebsbereich bis 8 GHz.
Ideal für die Sollwertregelung von Leistungsverstärkern (PA) und die Pegelüberwachung oder RSSI-Messungen in Basisstationen, WLAN-, WiMAX- und Radarsystemen. Sein typischer Eingangsbereich beträgt 60 dB (bei 50 Ω) mit einem Fehler von weniger als ±1 dB.
Die schnelle Ansprechzeit von 10 ns ermöglicht sogar die Detektion von HF-Impulsen über 45 MHz. Der AD8318 kann über seinen VOUT-Pin so konfiguriert werden, dass er eine Steuerspannung für einen VGA, z. B. einen Leistungsverstärker, oder für einen Messausgang bereitstellt. Sein Ausgang zeichnet sich durch minimales Breitbandrauschen aus und ist daher ideal für Steuerungsanwendungen geeignet. Er bietet zudem einen Ausgangsspannungsbereich von 0 V bis 4,9 V am VOUT-Pin. Im Messmodus beträgt die logarithmische Steigung nominal -25 mV/dB und der Achsenabschnitt 20 dBm (bei 50 Ω, CW-Eingang). Diese Parameter sind unter variierenden Versorgungs- und Temperaturbedingungen bemerkenswert stabil. Gefertigt in einem schnellen SiGe-Bipolarprozess, integriert er einen Temperatursensor mit einer Steigung von 2 mV/°C zur zusätzlichen Systemüberwachung. Er ist in einem kompakten 4 mm x 4 mm LFCSP-Gehäuse mit 16 Pins erhältlich. Er benötigt eine 5-V-Versorgung mit einem typischen Stromverbrauch von 68 mA. Der Stromverbrauch sinkt im ausgeschalteten Zustand auf unter 1,5 mW.Hauptmerkmale:
* Große Bandbreite: 1 MHz bis 8 GHz
* Hohe Genauigkeit: ±1,0 dB über einen Bereich von 55 dB (f < 5,8 GHz)
* Ausgezeichnete Temperaturstabilität: ±0,5 dB
* Rauscharmer Mess-/Steuerausgang (VOUT)
* Impulsansprechzeit: 10 ns/12 ns (Abfall/Anstieg)
* Abschaltfunktion: <1,5 mW bei 5 V
* Betrieb mit Einzelversorgung: 5 V bei 68 mA
* Kompaktes LFCSP-Gehäuse mit integriertem Temperatursensor

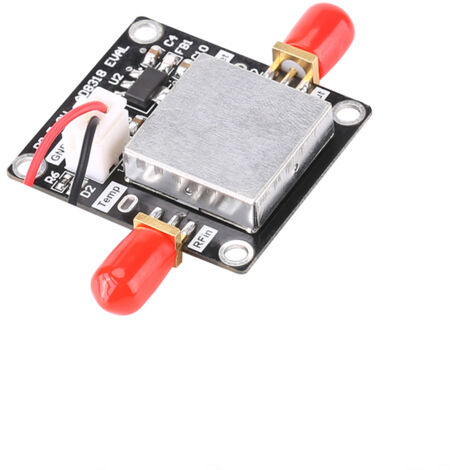

Lieferumfang: 1 AD8318 Logarithmischer Detektor mit einem Frequenzbereich von 1 MHz bis 8 GHz und einem Dynamikbereich von 70 dB.
