Allgemeine Beschreibung

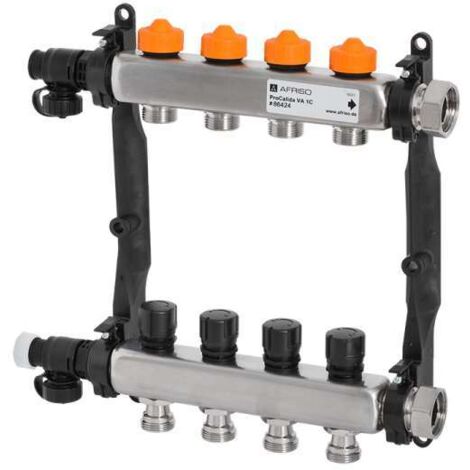

Der Afriso Edelstahl-Heizkreisverteiler ProCalida® VA 1C Vario-DP ist ein hochwertiges Verteilersystem für Flächenheizungen und Kühlsysteme. Er ermöglicht die konstante Regelung der Wassermengen durch dynamische Regulierventile und ist für 2 bis 12 Heiz- oder Kühlkreise geeignet. Der Verteiler ist aus Edelstahl mit polierter Oberfläche gefertigt und bietet eine schnelle und sichere Montage durch eine flachdichtende Überwurfmutter.Technische daten
- Anzahl Heiz-/Kühlkreise: 2 – 12
- Medium: Heizungswasser und Kühlwasser nach VDI 2035 (Wasser-Glykol-Gemische mit max. 50 % Beimischung)
- Prüfdruck Max.: 6 bar
- Verteilerrohr: Edelstahl 304
- Hauptanschluss: G1” flachdichtend, mit Überwurfmutter
- Anschluss Heiz-/Kühlkreislauf: G3/4” Außengewinde, Eurokonus
- Temperatureinsatzbereich Medium: -20/+90 °C bei 3 bar, -20/+80 °C bei 4 bar, -20/+70 °C bei 5 bar, -20/+60 °C bei 6 bar
- Baulängen: 2 Kreise: 236 mm, 3 Kreise: 286 mm, 4 Kreise: 336 mm, 5 Kreise: 386 mm, 6 Kreise: 436 mm, 7 Kreise: 486 mm, 8 Kreise: 536 mm, 9 Kreise: 586 mm, 10 Kreise: 636 mm, 11 Kreise: 686 mm, 12 Kreise: 736 mm
- Bautiefe: 65 mm
- Bauhöhe: ca. 310 mm
- Regelbereich: 20–340 l/h
Kompatibilität und Zubehör
- Passend für marktübliche Verteilerschränke
- Ein Anschluss über Anschlusswinkel und/oder mit Kugelhahn G1 ist möglich
- Endmodul mit Füll- und Entleerhahn 3/4” Eurokonus, auch für manuelle Entlüftung verwendbar
Installation
- Einfache Montage mittels Kunststoff-Wandhalterung mit Schalldämpfungseigenschaften und Schnellmontagefunktion
- Der Verteiler wird durch Einrasten in die Wandhalterung vorab fixiert
- Ausreichend Abstand zwischen Vor- und Rücklaufbalken für eine bequeme Montage
