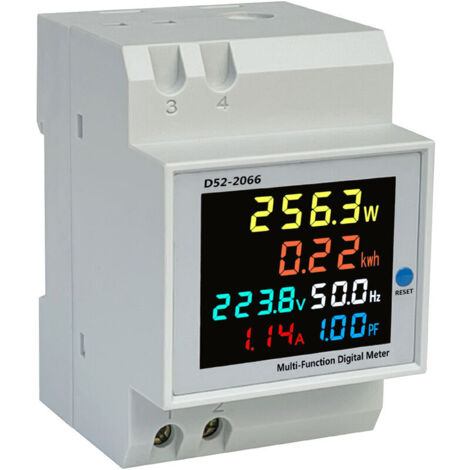

Ahlsen AC40-300V 100A Digitaler Energiezähler, kalibriertes AC-KWh-Strommessgerät, Amperemeter, Voltmeter, Zwischenmessgerät, DIN-Strom, CT-Typ

Name: Ahlsen AC40-300V 100A Digitaler Energiezähler, kalibriertes AC-KWh-Strommessgerät, Amperemeter, Voltmeter, Zwischenmessgerät, DIN-Strom, CT-Typ
Brand: AHLSEN
SKU: AHMC13340SW
Price: 28.27 EUR
Availability: InStock

Klimabeitrag: 0,10 € inkl. MwSt.

Ähnliches Produkt geliefert von

KSTOOLS Digitalmultimeter - 150.1495

21,58 €

182

Verkauft von BRAVIX

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der Ahlsen AC40-300V 100A digitale Energiezähler ist ein präzises und vielseitiges Messgerät, das für die Überwachung von Wechselspannung und Wechselstrom in verschiedenen Anwendungen konzipiert ist. Mit einer hohen Messgenauigkeit und einer Vielzahl von Funktionen ist dieses Gerät ideal für den Einsatz in der Elektrotechnik und im Heimwerkerbereich.

Technische daten

Messgenauigkeit: 1 % ± 2 Ziffern

Messbereich Wechselspannung: AC40,0–300,0 V oder AC250,0–450,0 V (benutzerdefinierbar)

Messbereich Wechselstrom: AC0–100,0 A

Anzeigeauflösung Strom: 0,01 A

Netzfrequenz: 45,0 Hz–65,0 Hz

Leistungsfaktor: 0,00–1,00 PF

Wirkleistung: 0–45000 W (Anzeigeauflösung: 0,1 W bis 9999,9 W, 1 W für höhere Werte)

Elektrische Energie: 0 bis 99999 kWh (Anzeigeauflösung: 0,01 kWh bis 999,99 kWh, 0,1 kWh für 1000,0–9999,9 kWh, 1 kWh für 10000–99999 kWh)

Messgeschwindigkeit: ca. 2 Mal pro Sekunde

Abmessungen: 54×80×64 mm

Installation

Schließen Sie die zu messende Spannung an die Klemmen 1 und 2 unten links am Multimeter an.

Der eingebaute Transformator ist gemäß dem Schaltplan in Abbildung 1 verdrahtet.

Das Messkreiskabel verläuft durch das runde Loch an der Unterseite des Instruments.

Der externe Transformator wird gemäß dem Schaltplan in Abbildung 2 verdrahtet, wobei die Drähte am Sekundärende des Präzisionsstromtransformators an die Klemmen 3 und 4 oben links am Messgerät angeschlossen werden.

Anwendung

Zur Messung von elektrischer Energie in verschiedenen Anwendungen.

Zur Überwachung von Wechselspannung und Wechselstrom in elektrischen Systemen.

Zur Analyse des Leistungsfaktors und der Wirkleistung.

Automatische Datenspeicherung bei Stromausfall.

Weitere Informationen

Um die Messung der elektrischen Energie zurückzusetzen, halten Sie die rechte Taste (RESET) 5 Sekunden lang gedrückt.

Die Anzeige zeigt die Messparameter nach dem Einschalten an.

Bitte beachten Sie, dass es aufgrund von Licht- und Bildschirmunterschieden zu Farbabweichungen kommen kann.

Eigenschaften

Marke
AHLSEN
Länge
20 cm
Breite
15 cm
Höhe
6.4 cm
Gewicht
300 g
