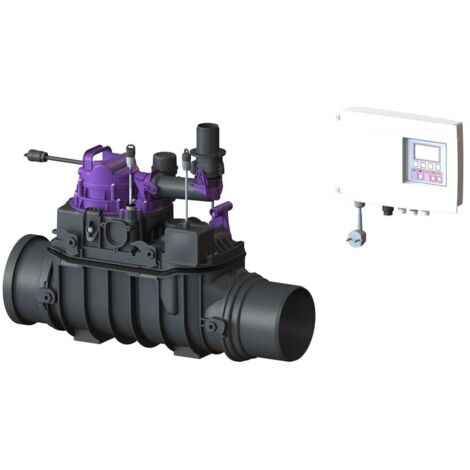

KESSEL 21150 Rückstauhebeanlage Ecolift

Die
Rückstauhebeanlage für
fäkalienhaltiges und fäkalienfreies
Abwasser ist mit einer Pumpe und
einem motorischen Verschlusssystem
ausgestattet. Im Normalzustand ist
der Rohrquerschnitt frei geöffnet
und die Entwässerung erfolgt über
das natürliche Gefälle zum Kanal.
Rückstau wird durch eine optische
Sonde erkannt, wodurch das
motorische Verschlusssystem
automatisch geschlossen wird. Die
Entwässerung während der
Rückstauphase erfolgt über eine
Druckleitung, die das Abwasser über
die Rückstauebene führt und in den
Kanal fördert. Anschlussbohrung im
Grundkörper für den Erdeinbau,
inkl. Dichtung für Druckleitung und
Kabelleerrohr. Die Steuerung
erfolgt durch ein
anwenderfreundliches Schaltgerät,
das optional über einen
potentialfreien Kontakt in die
Gebäudeleittechnik eingebunden
werden oder Alarm- und
Sammelstörmeldungen über eine
GSM-Schnittstelle ausgeben kann.

Ausführung
Notverschluss: ja
Durchgangsdichtung für
Kabelleerrohr -DN-: 50
Pumpensteuerung: Schaltgerät
Schutzart Sonde: IP 68 -3m/48h-
Motorische Rückstauklappen: 1

Allgemeine Merkmale
Farbe: schwarz
Nennweite -DN-: 150
Außendurchmesser -DA-: 160 mm
Abwasserart: fäkalienhaltig
Einbausituation: freiliegende
Abwasserleitung
Auslieferungszustand: vormontiert
zur bauseitigen Endmontage -Pumpen
und Sensorik sind bauseits zu
montieren sowie Schaltgerät ist
anzuschließen-
Zulassung: Z-53.2-487
Motor Typ: KSM 140
Schutzart Motor: IP 68 -3m/48h-

Abmessungen
Gewicht netto: 20 kg
Gewicht brutto: 25,5 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 2000 mm
Gefällesprung: 9 mm
Breite: 243 mm
Höhe: 405 mm
Länge: 656 mm
Verpackungsmaß Breite: 385 mm
Verpackungsmaß Höhe: 465 mm
Verpackungsmaß Länge: 785 mm

Behälter/Grundkörper
Nenndruck -PN-: 6
Druckabgang -DA-: 40 mm
Stutzen Ausführung: inklusive
Spitzende und Muffe

Fördereinrichtung
Pumpe: SPZ 1000
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: codierter Stecker
Nennstrom: 5,2 A
Länge Netzanschlussleitung Pumpe: 5
m
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,97
Schutzart Pumpe: IP 68 -3m/48h-
Temperaturüberwachung: integriert
Förderguttemperatur -dauerhaft-
max.: 40 Grad C
Förderleistung max.: 11,5 m3/h
Förderhöhe max.: 10 m
Drehzahl: 2800 U/min
Leistung P1: 1,2 kW
Leistung P2: 0,69 kW
Betriebsart: S3 - 50 %
Erforderliche Absicherung
-Leitungsschutz-: C 16 A
Typ Anschlussleitung Pumpe: H07RN-F
3G 1,0 mm2
