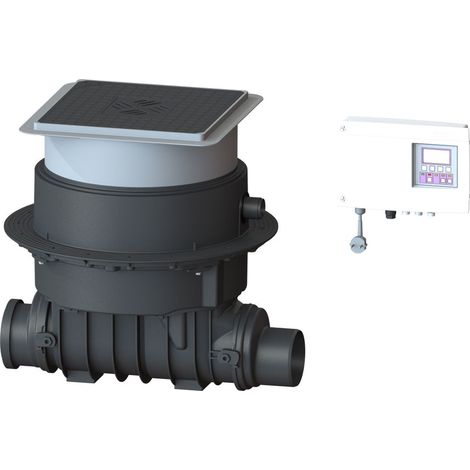

KESSEL 21125S Rückstauhebeanlage Ecolift

Die
Rückstauhebeanlage für
fäkalienhaltiges und fäkalienfreies
Abwasser ist mit einer Pumpe und
einem motorischen Verschlusssystem
ausgestattet. Im Normalzustand ist
der Rohrquerschnitt frei geöffnet
und die Entwässerung erfolgt über
das natürliche Gefälle zum Kanal.
Rückstau wird durch eine optische
Sonde erkannt, wodurch das
motorische Verschlusssystem
automatisch geschlossen wird. Die
Entwässerung während der
Rückstauphase erfolgt über eine
Druckleitung, die das Abwasser über
die Rückstauebene führt und in den
Kanal fördert. Anschlussbohrung im
Grundkörper für den Erdeinbau,
inkl. Dichtung für Druckleitung und
Kabelleerrohr. Die Steuerung
erfolgt durch ein
anwenderfreundliches Schaltgerät,
das optional über einen
potentialfreien Kontakt in die
Gebäudeleittechnik eingebunden
werden oder Alarm- und
Sammelstörmeldungen über eine
GSM-Schnittstelle ausgeben kann.

Ausführung
Notverschluss: ja
Durchgangsdichtung für
Kabelleerrohr -DN-: 50
Pumpensteuerung: Schaltgerät
Schutzart Sonde: IP 68 -3m/48h-
Motorische Rückstauklappen: 1

Allgemeine Merkmale
Farbe: schwarz
Nennweite -DN-: 125
Außendurchmesser -DA-: 125 mm
Abwasserart: fäkalienhaltig
Einbausituation: Einbau in die
Bodenplatte
Auslieferungszustand: vormontiert
zur bauseitigen Endmontage -Pumpen
und Sensorik sind bauseits zu
montieren sowie Schaltgerät ist
anzuschließen-
Zulassung: Z-53.2-487
Motor Typ: KSM 140
Schutzart Motor: IP 68 -3m/48h-

Abmessungen
Gewicht netto: 28 kg
Gewicht brutto: 33,5 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 3000 mm
Aussparungsmaß Breite: 750 mm
Aussparungsmaß Länge: 750 mm
Gefällesprung: 9 mm
Einbautiefe: 516 - 669 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Breite: 590 mm
Länge: 645 mm
Verpackungsmaß Breite: 615 mm
Verpackungsmaß Höhe: 550 mm
Verpackungsmaß Länge: 785 mm

Behälter/Grundkörper
Nenndruck -PN-: 6
Druckabgang -DA-: 40 mm
Stutzen Ausführung: inklusive
Spitzende und Muffe

Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte mit
Schlitzrost
Abdeckung Material: Kunststoff
Abdeckung Farbe: schwarz
Abdeckung Breite: 366 mm
Abdeckung Länge: 366 mm
Ablauffunktion: ja
Verriegelung: Lock & Lift
Belastungsklasse: L 15 -EN 1253-1-
Geruchsverschluss: Multistop

Fördereinrichtung
Pumpe: SPZ 1000
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: codierter Stecker
Nennstrom: 5,2 A
Länge Netzanschlussleitung Pumpe: 5
m
Schutzklasse: I
