Kessel Aqualift S Hebeanlage Compact Duo GTF 1200, Bodenplatte Schwarz

Kessel Aqualift S Hebeanlage Compact Duo GTF 1200, Bodenplatte Schwarz

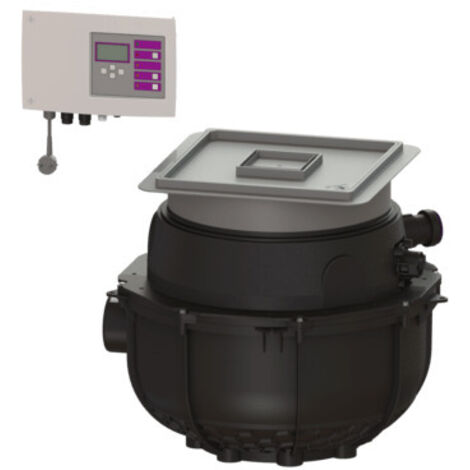

Die Kessel Aqualift S Hebeanlage Compact Duo GTF 1200 mit Bodenplatte in Schwarz ist eine leistungsstarke Doppelanlage für fäkalienfreies Abwasser. Sie ist speziell für den Einbau in die Bodenplatte konzipiert und mit zwei überflutbaren GTF 1200 Pumpen ausgestattet. Die Niveauerfassung erfolgt über ein pneumatisches Tauchrohr, während die schwarze Abdeckplatte mit Schlitzrost eine dezente Integration in die Umgebung ermöglicht. Diese Hebeanlage ist ideal für Anwendungen, bei denen fäkalienfreies Abwasser zuverlässig und effizient gefördert werden muss.

Wie ist die Hebeanlage konstruiert und aufgebaut?

Die Hebeanlage besteht aus einem Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) mit einem Nutzvolumen von 20 Litern. Der offene Pumpenraum und die Einhandverschlüsse erleichtern die Entnahme der integrierten Komponenten für Wartungszwecke. Als Doppelanlage ausgeführt, wird die Kessel Aqualift S Compact Duo vormontiert geliefert und ist für die bauseitige Endmontage vorbereitet. Der Einbau erfolgt in die Bodenplatte, wobei die Einbautiefe mittels eines teleskopischen Aufsatzstücks flexibel zwischen 490 und 620 mm eingestellt werden kann. Ein integrierter Rückflussverhinderer ist vorhanden, und die Anlage ist grundwasserbeständig bis 3000 mm ab Unterkante Bodenteil. Die Konstruktion entspricht der Norm EN 12050-2.

Welche Pumpentechnik und Leistungsmerkmale bietet die Anlage?

Die Hebeanlage ist mit zwei überflutbaren GTF 1200 Pumpen ausgestattet. Jede Pumpe verfügt über eine aufgenommene Motorleistung (P1) von 1,4 kW und eine Motorausgangsleistung (P2) von 0,84 kW. Die Pumpen erreichen eine Drehzahl von 2650 U/min und sind für eine maximale Förderleistung von 15,5 m³/h sowie eine maximale Förderhöhe von 9 m ausgelegt. Ein Freistromrad mit einem freien Kugeldurchgang von 30 mm sorgt für einen zuverlässigen Betrieb. Die Pumpen sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C und kurzzeitig (2 Minuten) bis zu 80 °C geeignet. Eine integrierte Temperaturüberwachung schützt die Pumpen, die zudem die Schutzart IP 68 (bis 3 m Wassertiefe) aufweisen. Der elektrische Anschluss erfolgt über einen codierten Stecker bei einer Betriebsspannung von 230 V und einer Netzanschlussleitung von 5 m Länge.

Wie funktioniert die Steuerung und Überwachung der Hebeanlage?

Die Steuerung der Hebeanlage erfolgt über ein Comfort-Schaltgerät, das eine pneumatische Niveauerfassung mittels Tauchrohr nutzt. Ein optischer Alarmgeber informiert bei Störungen. Das Schaltgerät besitzt die Schutzart IP 54 und bietet eine mehrzeilige Displayanzeige, ein Selbstdiagnosesystem (SDS), eine Batteriepufferung sowie eine Logbuchfunktion. Für die Kommunikation stehen eine GSM- und eine USB-Schnittstelle zur Verfügung. Optional kann ein potentialfreier Kontakt angeschlossen werden. Die Betriebsspannung beträgt 230 V bei einer Netzfrequenz von 50 Hz, und die erforderliche Absicherung des Schaltgeräts ist C 16 A.

Welche Abdeckungs- und Installationsmerkmale sind zu beachten?

Die Hebeanlage wird mit einer schwarzen Abdeckplatte aus Kunststoff geliefert, die mit einem Schlitzrost versehen ist. Die Abdeckplatte misst 366 x 366 mm und ist mit einem Lock & Lift Verriegelungssystem ausgestattet. Sie erfüllt die Belastungsklasse K 3 nach EN 1253-1. Die Anlage ist installationsfertig und für den Außeneinsatz geeignet, wobei die Verbindungsteile bauseits anzuschließen sind.

Technische Daten

• Anlagenart: Doppelanlage
• Abwasserart: fäkalienfrei
• Anzahl Pumpen: 2
• Pumpentyp: GTF 1200
• Leistung P1: 1,4 kW
• Max. Förderleistung: 15,5 m³/h
• Max. Förderhöhe: 9 m
• Nutzvolumen: 20 l
• Schutzart Pumpe: IP 68
• Belastungsklasse Abdeckung: K 3 (EN 1253-1)

Die Kessel Aqualift S Hebeanlage Compact Duo GTF 1200 bietet eine zuverlässige und leistungsstarke Lösung für die Förderung von fäkalienfreiem Abwasser. Mit zwei robusten GTF 1200 Pumpen, einer Motoraufnahmeleistung von 1,4 kW, einer maximalen Förderleistung von 15,5 m³/h und einer Förderhöhe von 9 m ist sie optimal für den Einbau in Bodenplatten geeignet. Die intelligente Steuerung und die robuste Bauweise stellen einen sicheren und effizienten Betrieb sicher.

Produktspezifikation

• Hersteller-Warengruppe: WG Pumpentechnik
• Hersteller-Produktgruppe: Aqualift S Unterflur - Serienartikel
• Hersteller-Artikelnummer: 281230S
• Nennstrom: 6,2
• Baulänge: 585
• Kabellänge: 5
• Max. Volumenstrom: 15,5
• Max. Förderhöhe: 9
• Mit Entlüftung: ja
• Drehzahl: 2650
• Umgebungstemperatur: 0 - 50
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 207 - 253
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Mit Kommunikationsschnittstelle RS-232: ja
• Mit Kommunikationsschnittstelle RS-485: nein
• Geeignet für Außeneinsatz: ja
• Aufgenommene Motorleistung (P1) pro Motor: 1,4
• Motorausgangsleistung (P2): 0,84
• Kommunikation: vorbereitet
• Nennbetriebsart: S1
• Unterstützt Protokoll für Modbus RTU: nein
• Mit Schneidwerk: nein
• Max. Partikelgröße: 30
• Anzahl der Pumpen: 2
• Aufstellung hinter dem WC: nein
• Mediumtemperatur (Dauerbetrieb): 40
• Geeignet für Fäkalien: nein
• Mit Rückschlagklappe: ja
• Anschluss Einlassseite: Rohrende
• Nenndurchmesser, Anschluss Einlassseite: DN 100
• Nenndurchmesser, Anschluss Auslassseite: DN 32
• Rohraußendurchmesser, Anschluss Auslassseite: 40
• Trinkwasserkonform nach UBA: Ja
