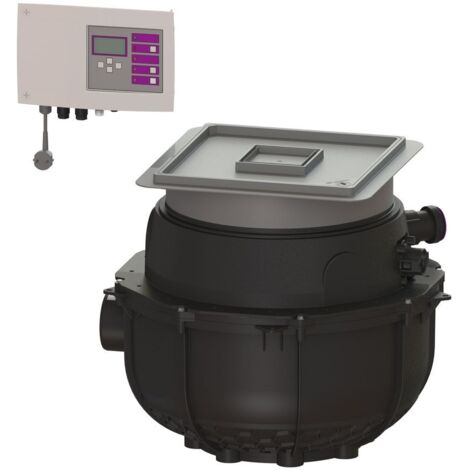

Kessel Aqualift S Hebeanlage Compact Duo GTF 1200, Bodenplatte befliesbar

Kessel Aqualift S Hebeanlage Compact Duo GTF 1200, Bodenplatte befliesbar

Die Kessel Aqualift S Hebeanlage Compact Duo GTF 1200 ist eine zuverlässige Doppelanlage für die Förderung von fäkalienfreiem Abwasser. Speziell für den Einbau in die Bodenplatte konzipiert, verfügt sie über zwei überflutbare GTF 1200 Pumpen und eine pneumatische Niveauerfassung über ein Tauchrohr. Die befliesbare Abdeckplatte in Silbergrau ermöglicht eine unauffällige Integration in den Bodenbelag und ist ideal für den Einsatz in privaten oder gewerblichen Bereichen, wo Abwasser unterhalb der Rückstauebene gesammelt und gefördert werden muss.

Wie ist die Hebeanlage aufgebaut und wie funktioniert sie?

Die Aqualift S Compact Duo ist als Doppelanlage konzipiert und für den Einbau in die Bodenplatte vorgesehen. Der Sammelbehälter besteht aus dauerhaft beständigem Polyethylen (PE) und bietet ein Nutzvolumen von 20 Litern. Ein offener Pumpenraum sowie Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Anlage wird vormontiert geliefert und ist für die bauseitige Endmontage vorbereitet. Ein integrierter Rückflussverhinderer ist vorhanden. Die Pumpen sind mit Freistromlaufrädern ausgestattet, die einen freien Kugeldurchgang von 30 mm ermöglichen.

Welche Leistung bieten die Fördereinrichtungen der Hebeanlage?

Die Hebeanlage ist mit zwei überflutbaren GTF 1200 Pumpen ausgestattet. Diese arbeiten mit einer Drehzahl von 2650 U/min und im Nennbetriebsart S1. Die aufgenommene Motorleistung (P1) pro Motor beträgt 1,4 kW, die Motorausgangsleistung (P2) 0,84 kW. Die maximale Förderleistung liegt bei 15,5 m³/h und die maximale Förderhöhe bei 9 m. Die Pumpen sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und können kurzzeitig (2 Minuten) Temperaturen bis 80 °C widerstehen. Die Schutzart der Pumpen ist IP 68 (3m). Der Nennstrom beträgt 6,2 A. Die Anschlussleitung der Pumpen ist vom Typ H07RN-F 3G 1,0 mm² und hat eine Länge von 5 m.

Welche Funktionen bietet die Steuerung und Überwachung der Anlage?

Die Steuerung der Hebeanlage erfolgt über ein Comfort Schaltgerät. Die Niveauerfassung wird pneumatisch über ein Tauchrohr realisiert, ergänzt durch einen optischen Alarmgeber. Das Schaltgerät verfügt über eine mehrzeilige Displayanzeige, ein Selbstdiagnosesystem (SDS), eine Batteriepufferung und eine Logbuchfunktion. Für erweiterte Kommunikationsmöglichkeiten sind eine USB-Schnittstelle und eine GSM-Schnittstelle integriert. Ein potentialfreier Kontakt ist optional verfügbar. Das Schaltgerät besitzt die Schutzart IP 54 und wird mit einer Betriebsspannung von 230 V bei einer Netzfrequenz von 50 Hz betrieben. Die erforderliche Absicherung für das Schaltgerät beträgt C 16 A.

Welche Einbaumerkmale und Abdeckungsoptionen bietet die Hebeanlage?

Die Hebeanlage ist für den Einbau in die Bodenplatte konzipiert. Ein teleskopisches Aufsatzstück ermöglicht eine flexible Einbautiefe von 490 mm bis 620 mm. Die befliesbare Abdeckplatte aus silbergrauem Kunststoff misst 366 mm in Länge und Breite und ist mit einem Lock & Lift Verriegelungssystem ausgestattet. Sie erfüllt die Belastungsklasse K 3 nach EN 1253-1 und ermöglicht eine maximale Bodenbelaghöhe von 16 mm. Die Anlage ist nach EN 12050-2 genormt und bietet eine Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil.

Welche Anschluss- und Installationsmerkmale sind zu beachten?

Die Hebeanlage verfügt über einen Zulauf mit einer Nennweite von DN 100 und einen Druckabgang mit DN 32, der einen Rohraußendurchmesser von 40 mm aufweist. Sowohl die Pumpen als auch das Schaltgerät werden über codierte Stecker angeschlossen. Die Netzanschlussleitung des Schaltgeräts hat eine Länge von 1,4 m.

Technische Daten

• Anlagenart: Doppelanlage
• Abwasserart: fäkalienfrei
• Nutzvolumen: 20 l
• Anzahl Pumpen: 2
• Pumpe: GTF 1200
• Förderleistung max.: 15,5 m³/h
• Förderhöhe max.: 9 m
• Leistung P1: 1,4 kW
• Schutzart Pumpe: IP 68 (3m)
• Belastungsklasse Abdeckung: K 3 (EN 1253-1)

Die Kessel Aqualift S Hebeanlage Compact Duo GTF 1200 bietet eine leistungsstarke und zuverlässige Lösung für die Entwässerung von fäkalienfreiem Abwasser. Mit zwei GTF 1200 Pumpen, einer maximalen Förderleistung von 15,5 m³/h und einer Förderhöhe von 9 m ist sie für anspruchsvolle Anwendungen geeignet. Das integrierte Comfort Schaltgerät mit umfangreichen Überwachungs- und Diagnosefunktionen sowie die befliesbare Abdeckplatte stellen einen sicheren und komfortablen Betrieb sicher.

Produktspezifikation

• Hersteller-Warengruppe: WG Pumpentechnik
• Hersteller-Produktgruppe: Aqualift S Unterflur - Serienartikel
• Hersteller-Artikelnummer: 281230X
• Nennstrom: 6,2
• Baulänge: 585
• Kabellänge: 5
• Max. Volumenstrom: 15,5
• Max. Förderhöhe: 9
• Mit Entlüftung: ja
• Drehzahl: 2650
• Umgebungstemperatur: 0 - 50
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 207 - 253
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Mit Kommunikationsschnittstelle RS-232: ja
• Mit Kommunikationsschnittstelle RS-485: nein
• Geeignet für Außeneinsatz: ja
• Aufgenommene Motorleistung (P1) pro Motor: 1,4
• Motorausgangsleistung (P2): 0,84
• Kommunikation: vorbereitet
• Nennbetriebsart: S1
• Unterstützt Protokoll für Modbus RTU: nein
• Mit Schneidwerk: nein
• Max. Partikelgröße: 30
• Anzahl der Pumpen: 2
• Aufstellung hinter dem WC: nein
• Mediumtemperatur (Dauerbetrieb): 40
• Geeignet für Fäkalien: nein
• Mit Rückschlagklappe: ja
• Anschluss Einlassseite: Rohrende
• Nenndurchmesser, Anschluss Einlassseite: DN 100
• Nenndurchmesser, Anschluss Auslassseite: DN 32
• Rohraußendurchmesser, Anschluss Auslassseite: 40
• Trinkwasserkonform nach UBA: Ja
