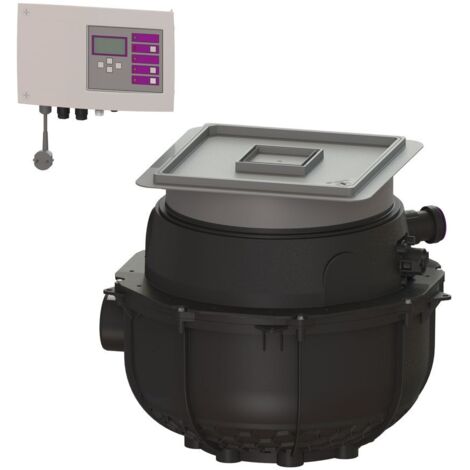

KESSEL 280530X Hebeanlage Aqualift S Compact

Die Hebeanlage
für fäkalienfreies Abwasser ist mit
einer oder zwei überflutbaren
Pumpen sowie integriertem
Rückflussverhinderer ausgestattet.
Der Sammelbehälter aus dauerhaft
beständigem Kunststoff -PE- besitzt
einen offenen Pumpenraum.
Einhandverschlüsse ermöglichen die
einfache Entnahme der integrierten
Komponenten. Die Anlage zum Einbau
in die Bodenplatte ist vormontiert
zur bauseitigen Endmontage.

Ausführung
Anlagenart: Doppelanlage
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert

Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-2
Abwasserart: fäkalienfrei
Einbausituation: Einbau in die
Bodenplatte
Auslieferungszustand:
installationsfertig
-Verbindungsteile sind bauseits
anzuschließen-
Anlagen Typ: Duo

Abmessungen
Gewicht netto: 30,22 kg
Gewicht brutto: 33,2 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 3000 mm
Einbautiefe: 490 - 620 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Breite: 585 mm
Länge: 617 mm
Verpackungsmaß Breite: 600 mm
Verpackungsmaß Höhe: 480 mm
Verpackungsmaß Länge: 600 mm

Behälter/Grundkörper
Druckabgang -DN-: 32
Druckabgang -DA-: 40 mm
Zulauf Nennweite -DN-: 100
Nutzvolumen: 20 l

Abdeckungsmerkmale
Abdeckungsart: befliesbare
Abdeckplatte
Abdeckung Material: Kunststoff
Abdeckung Farbe: silbergrau
Abdeckung Breite: 366 mm
Abdeckung Länge: 366 mm
Ablauffunktion: ja
Verriegelung: Lock & Lift
Belastungsklasse: K 3 -EN 1253-1-
Bodenbelaghöhe max.: 16 mm

Fördereinrichtung
Pumpe: GTF 500
Anzahl Pumpen: 2
Anschlusstyp: codierter Stecker
Nennstrom: 2,7 A
Länge Netzanschlussleitung Pumpe: 5
m
Schutzart Pumpe: IP 68 -3m-
Temperaturüberwachung: integriert
Förderguttemperatur -dauerhaft-
max.: 40 Grad C
Heißwasserbeständigkeit kurzzeitig
-2 Min.-: 80 Grad C
Förderleistung max.: 10 m3/h
Förderhöhe max.: 8 m
Drehzahl: 2800 U/min
Leistung P1: 0,6 kW
Leistung P2: 0,36 kW
Betriebsart: S1
Erforderliche Absicherung
-Leitungsschutz-: C 16 A
Typ Anschlussleitung Pumpe: H07RN-F
3G 1,0 mm2
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 10 mm

Steuerung
Alarmgeber: optischer Sonde
Instrument Niveauerfassung:
Tauchrohr
Art Niveauerfassung: pneumatisch
Schutzart Schaltgerät: IP 54
Netzfrequenz: 50 Hz
Betriebsspannung: 230 V
Anschlusstyp: codierter Stecker
