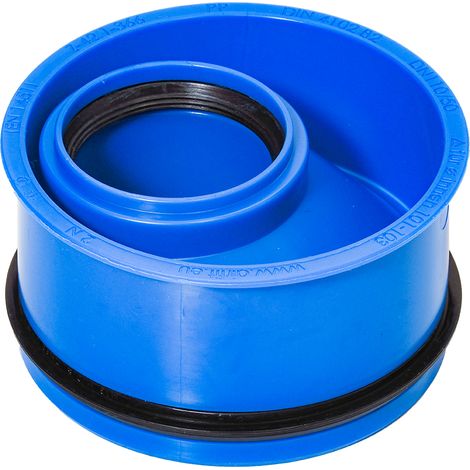

airfit PP-Abwasser-Innen-ReduzierstückDN 110/40, für dickwandige Rohre, blau

Airfit Klebeabzweig DN 160/110 – nachträglicher Abzweig ohne Schiebemuffen

Wer einen Abzweig nachträglich in eine verlegte PVC-U-Rohrleitung einbaut, braucht mit herkömmlichen Methoden viel Platz: zwei Schiebemuffen, einen Abzweiger und ein Rohrzwischenstück. Der Airfit Klebeabzweig DN 160/110 umgeht das komplett. Er wird direkt auf das bestehende Rohr aufgeklebt und schafft so einen 90-Grad-Abzweig von DN 160 auf DN 110 – ohne zusätzliche Fittings und ohne Raum zum Vorschieben von Muffen.

Aufkleben statt Auftrennen – wie der Einbau funktioniert

Der Klebeabzweig sitzt auf dem Außenmantel eines DN-160-Rohrs aus PVC-U. An der gewählten Stelle wird das Rohr angebohrt oder ausgesägt, die Kontaktfläche gereinigt, entfettet und leicht angeraut. Dann verbindet ein PVC-U-geeigneter Rohrklebstoff das Formstück dauerhaft mit dem Rohr. Der Abzweig mündet in eine DN-110-Aufnahme, an die sich handelsübliche Abwasserrohre anschließen lassen. Wichtig: Klebstoff und Primer müssen für PVC-U ausgewiesen sein. Die Aushärtezeit des eingesetzten Klebstoffs bestimmt, wann die Verbindung belastbar ist.

Wo der 90-Grad-Abzweig sinnvoll ist – und wo nicht

Der rechte Winkel eignet sich für Abzweige, die senkrecht vom bestehenden Strang abgehen – etwa für eine neue Ableitung oder eine Reinigungsöffnung. Beengte Schächte oder Kellerinstallationen ohne Montagefreiraum sind der typische Einsatzbereich, weil kein Platz zum Verschieben von Fittings nötig ist. Wer einen flacheren Abgangswinkel braucht, etwa 45 Grad oder 67 Grad, muss auf ein anderes Formstück zurückgreifen. Auch für andere Rohrmaterialien als PVC-U ist dieser Klebeabzweig nicht vorgesehen – dort fehlt die Klebbarkeit des Außenmantels.

PVC-U als Werkstoff im Abwassersystem

PVC-U steht für unplastifiziertes Polyvinylchlorid. Das Material ist formstabil, chemisch beständig gegenüber den meisten häuslichen Abwässern und gut zu verkleben. Im Abflussbereich ist es ein verbreiteter Werkstoff für Rohre, Muffen und Formstücke. Der Klebeabzweig fügt sich damit nahtlos in bestehende PVC-U-Leitungen ein. Er ist kein Universaladapter für Übergangsverbindungen zu anderen Kunststoffrohren wie PP oder PE – dafür braucht man speziell konfektionierte Übergangsstücke.

Airfit Klebeabzweig im Abfluss-Sortiment einordnen

Das Airfit-System umfasst neben Klebeabzweigen auch Adapter, Rohrbelüfter und Dichtungskoffer für verschiedene Installationssituationen. Der Klebeabzweig DN 160/110 adressiert eine spezifische Aufgabe: den nachträglichen Abzweig auf einem Hauptstrang DN 160 mit Abgang DN 110. Für Hauptstränge mit anderen Nenndurchmessern oder Abgängen gibt es entsprechende Varianten im Sortiment. Wer die passende Dimension nicht kennt, sollte vor dem Kauf den Außendurchmesser des vorhandenen Rohrs messen – DN 160 bedeutet 160 mm Außendurchmesser bei PVC-U-Drainagerohren nach Norm.

Technische Daten

• Typ: Klebeabzweig
• Winkel: 90 Grad
• Hauptrohr-Nenndurchmesser: DN 160
• Abgang-Nenndurchmesser: DN 110
• Material: PVC-U (unplastifiziertes Polyvinylchlorid)
• Montage: Aufkleben auf PVC-U-Rohr
• Hersteller: Airfit

Häufige Fragen

Muss das Rohr für die Montage vollständig trocken und drucklos sein?

Ja, die Klebestelle muss trocken, fettfrei und frei von Feuchtigkeit sein, damit der Klebstoff haftet. Im Abwasserbereich ohne Druckwasser ist das in der Regel kein Problem, solange die Leitung vor der Montage gesperrt oder außer Betrieb genommen wird.

Kann der Klebeabzweig auch an einem senkrecht verlegten Fallrohr eingesetzt werden?

Ja, der Einbau an einem senkrechten Fallrohr DN 160 ist möglich. Der Abgang zeigt dann horizontal ab. Die Klebeverbindung hält die Last des Abgangsrohrs, sofern das angeschlossene DN-110-Rohr zusätzlich abgestützt oder befestigt wird.

Welche Werkzeuge brauche ich, um das bestehende Rohr für den Abzweig vorzubereiten?

Sie benötigen eine Lochsäge oder Stichsäge mit dem passenden Durchmesser für den DN-110-Abgang sowie Schleifpapier zum Anrauen der Kontaktfläche. Dazu kommen PVC-U-Primer, PVC-U-Klebstoff und ein sauberes Tuch zum Entfetten.

Gibt es eine Druckbelastungsgrenze für den Klebeabzweig?

PVC-U-Klebeabzweige sind für drucklose Abwassersysteme ausgelegt, also für Freispiegelleitungen ohne Innendruck. Für Druckleitungen sind sie nicht geeignet – dort brauchen Sie Druckrohr-Fittings mit Druckklasse-Angabe.

Wie lange dauert die Aushärtung, bevor der Abzweig in Betrieb gehen kann?

Die Aushärtezeit hängt vom eingesetzten Klebstoff und der Umgebungstemperatur ab. Bei gängigen PVC-U-Klebstoffen liegt die Mindest-Wartezeit bis zur Inbetriebnahme je nach Hersteller zwischen 30 Minuten und mehreren Stunden. Die genauen Angaben entnehmen Sie dem Beipackzettel des Klebstoffs.
