35 mm Rahmenhöhe Endklemme universal für PV Module aus Aluminium

Name: 35 mm Rahmenhöhe Endklemme universal für PV Module aus Aluminium
Brand: ENVIRON
SKU: 04262493169671
Price: 0.95 EUR
Availability: InStock

0% MwSt

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Ähnliches Produkt geliefert von

OUYLAF Solarpanel-Halterungssatz – 6 Stück 12 cm verstellbare Halterung, kurze Aluminiumschienen, Solarpanel-Montagesystem, 30–35 mm Solarmodule, Flachdach, PV-Montagesatz

27,99 €

Verkauft von Ganzheitliche Energiekonzepte Online Shop

Produktinformationen

Beschreibung

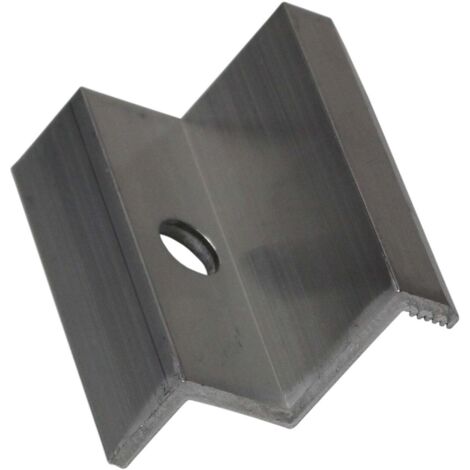

environ Aluminium Endklemme universal, Modulrahmenhöhe 35 mm, M8-Bohrung

Endklemme aus Aluminium zur Befestigung der äußeren Module einer Modulreihe auf Aluminium-Montageschienen. Diese Ausführung ist für Modulrahmen mit 35 mm Höhe bestimmt.

Montage auf der Schiene

Nutenstein in die obere Profilnut der Montageschiene einschieben und positionieren
Endklemme aufsetzen und mit M8-Zylinderkopfschraube verschrauben
Je Modulreihe zwei Endklemmen am Anfang und zwei am Ende setzen
Zwischen zwei benachbarten Modulen übernimmt die Mittelklemme die Befestigung
Klemmen ausschließlich in den vom Modulhersteller freigegebenen Klemmbereichen ansetzen, nie auf der Rahmenecke

Technische Daten

Typ: Endklemme universal
Modulrahmenhöhe: 35 mm
Material: Aluminium, Farbe silber
Bohrung: M8
Einsatzbereich: Flachdach, Schrägdach, Freifläche
Erhältliche Mengen: 10 bis 1000 Stück

Montagehinweise für die Fachkraft

Rahmenhöhe des Moduls vor der Bestellung nachmessen, eine zu hohe Klemme trägt nicht auf der ganzen Fläche
Anzugsmoment der M8-Schraube nach Vorgabe des Schienenherstellers einhalten und nicht überdrehen
Nutensteine und Schrauben werden separat beschafft und sind nicht im Lieferumfang
Modulrahmen und Unterkonstruktion nach den Vorgaben des Anlagenerrichters in den Potentialausgleich einbeziehen
Wind- und Schneelastannahmen des Standorts bei der Wahl der Klemmabstände berücksichtigen

Lieferumfang

Aluminium Endklemmen universal für 35 mm Modulrahmen in der gewählten Stückzahl
Ohne Schrauben und Nutensteine

Eigenschaften

Marke
ENVIRON
Material
Aluminium
Art des Solarpanelzubehörs
Befestigung
ManoMano Art.-Nr
ME204891670
MMID
292056587365
Herstellerreferenz
04262493169671
EAN
04262493169671
