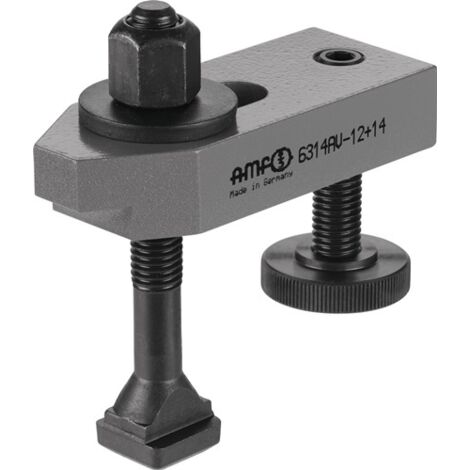

AMF Spanneisen 6314AV abgesetzt mit Stützschraube Nut 14 mm H 10 - 46 mm

~~52,46€~~

15 € Rabatt ab 300 €
mit dem Code

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von Contorion

Produktinformationen

Beschreibung

Einleitung Spanneisen abgesetzt.Eigenschaften • Mit verstellbarer Stützschraube\n• Ähnlich DIN 6314 B1 x L: 14 x 100 mm\n• Spannschraube: M12 x 14 x 100\n• A = 20 mm\n• A1 = 8 mm\n• A2 = 10 mm\n• B2 = 40 mm\n• D = M12\n• E1 = 21 mm\n• E2 = 40 mm\n• H = 10 - 46 mm\n• LS = 49 mm. Maß H: Abhängig von Nutentiefe nach DIN 650, sowie Einschraublänge der Mutter. Die niedrigste Spannhöhe wird durch Umdrehen des Spanneisens erreicht.\n• Spanneisen ohne Spannschraube sind in den Größen 12 und 14, 16 und 18 sowie 20 und 22 je eine Größe
Technische Daten:

Typ: 6314AV
Nutenbreite a: 14 mm
T-Nutenschraube DIN 787, 375300: Gr. 1412100
Abstand e Spitze zur Nut: 21 mm
Nutlänge f: 40 mm
Absatzhöhe A₁: 8 mm
Absatztiefe A₂: 10 mm
Breite B: 40 mm
Höhe H: 20 mm
Länge L: 100 mm
Spannhöhe h: 10 mm

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
