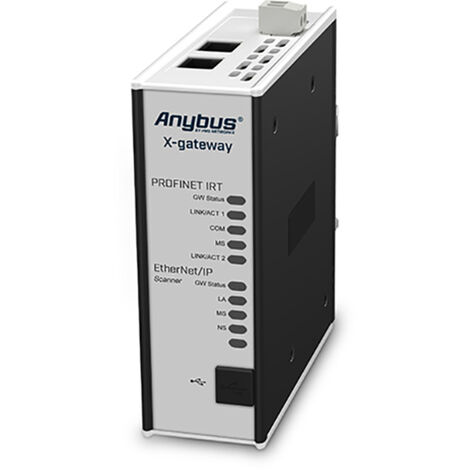

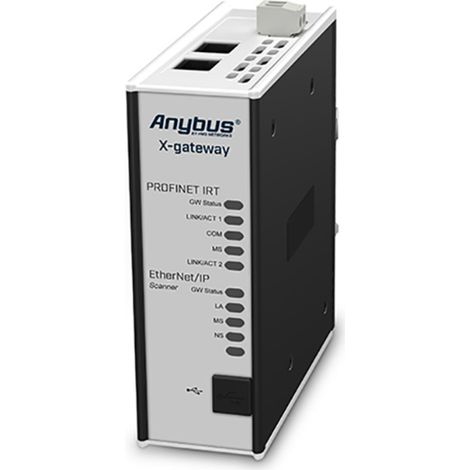

Das Anybus X-gateway verbindet ein EtherNet/IP-Netzwerk mit einem PROFINET-IRT-Netzwerk und ermöglicht so den nahtlosen Informationsfluss zwischen den beiden SPS-Systemen. Es ist in erster Linie für die Übertragung zyklischer E/A-Daten zwischen den beiden Netzwerken gedacht und entlastet die SPS von zusätzlichen Aufgaben. Das Gateway fungiert als Slave im EtherNet/IP-Netzwerk sowie im PROFINET-IRT-Netzwerk, wobei die Datenübertragung transparent erfolgt und bis zu 512 Byte E/A-Daten in jede Richtung übertragen werden können.
Technische daten
Spannungsversorgung: 24 V/DC
Maximale E/A-Datenübertragung: 512 Byte in jede Richtung
Voreingestellte E/A-Datenmenge: 20 Byte
Übertragungszeit: 10-15 ms
Kompatibilität und Zubehör
Kompatibel mit SPSen führender Hersteller
Lieferumfang: Schnellstart-Anleitung, USB-Konfigurationskabel, Konfigurations-Software (per Download erhältlich), Anybus OPC Server Software (OPC Classic für Windows, per Download erhältlich)
Netzteil nicht enthalten
Installation
Die Verbindung zwischen den beiden Netzwerken wird mit der Software „Anybus Configuration Manager“ konfiguriert.
Keine Programmierkenntnisse erforderlich.
Anwendung
Schneller Austausch zyklischer E/A-Daten zwischen EtherNet/IP- und PROFINET-IRT-Netzwerk.
Gestaltung eigener Webseiten für Diagnosezwecke möglich.
Anybus OPC Server ermöglicht schnelle, dynamische Übertragung von Feldbusdaten in übergeordnete, Windows-basierte Systeme wie SCADA/HMI.
