Argon/CO2-Reduzierer maxy

Technische Daten:

Eingangsdruck (MPa): 20

Eingangsgewinde: W 21,8 x 1/14

Ausgangsgewinde: G 1/4

Schlauchanschluss: 6,3 mm

Durchflussrate (l/min): 30 (CO2) / 32 (Argon)

Gasart: Argon / Kohlendioxid

Manometerdurchmesser: 61 mm

Abmessungen (L x B x H): 190 x 65 x 200 mm

Der Maxy CO2/Ar-Druckminderer mit 2 Manometern dient zur Reduzierung des Ausgangsdrucks von technischem Gas auf den erforderlichen Betriebsdruck. Das Druckminderventil hält den Ausgangsdruck unabhängig vom Eingangsdruck konstant. Der Druckminderer ist mit zwei Manometern, einer Einstellschraube, einem Sicherheitsventil und einem Absperrventil ausgestattet. Das Hochdruckmanometer zeigt den Druck des im Zylinder verbleibenden technischen Gases an. Mit der Einstellschraube wird der Gasdurchfluss eingestellt, während das Niederdruckmanometer dessen Wert anzeigt. Das Sicherheitsventil schützt vor Überschreitung des maximalen Drucks in der Auslasskammer. Mit dem Absperrventil kann die Gaszufuhr unterbrochen werden, ohne das Ventil am Zylinder schließen zu müssen.

**

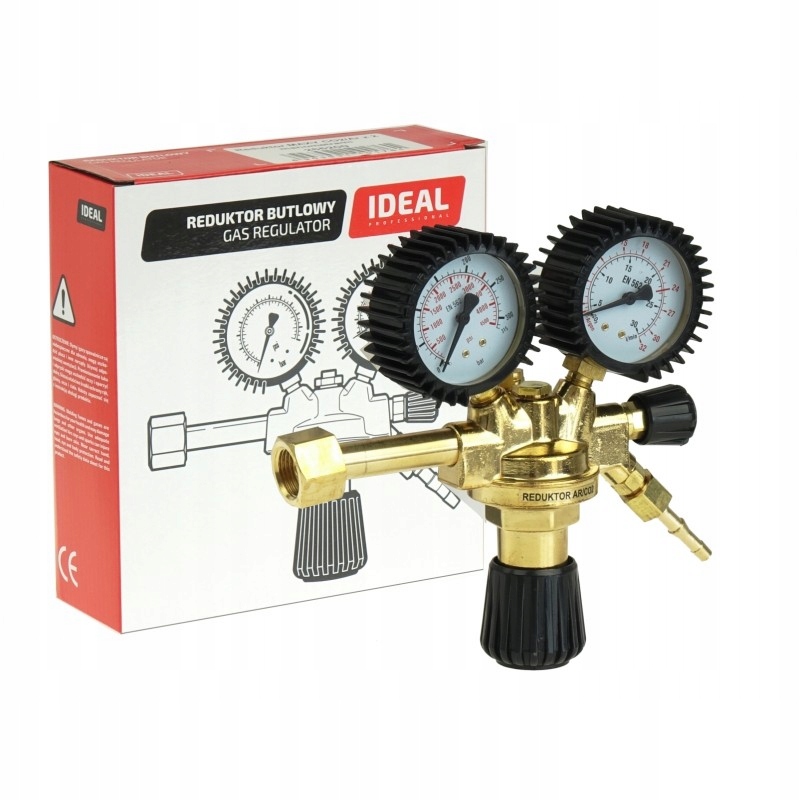

Abbildung dient nur als Referenz.
