Einen Gasherd anschließen: So geht's

Gase werden in flüssiger Form verkauft und in Haushaltsgeräten in gasförmiger Form eingesetzt. Man spricht dann von Flüssiggas (LPG). Gase haben ausgeprägte Eigenschaften, deren Hauptmerkmale die Durchflussrate und die Siedetemperatur sind.

Butan

Butangas hat eine Siedetemperatur von ca. 0 °C, was es für den Einsatz im Innenbereich besser geeignet macht – der Durchfluss wird ab 0 °C erzeugt. Butan ist bei Minustemperaturen unbrauchbar und wird in Form einer Flasche mit variablem Volumen je nach Ausstattung geliefert.

Propan

Propangas hat einen Siedepunkt von -44 °C, was den uneingeschränkten Einsatz im Freien ermöglicht. Wie Butan ist auch Propan von Natur aus geruchsintensiv und wird in Form von Flaschen mit unterschiedlichem Volumen angeboten – je nach Einsatz, von wenigen Gramm bis zu mehreren Kilos.

Erdgas

Erdgas hat einen natürlichen Siedepunkt von ca. 160 °C und wird über Gasleitungen in die Haushalte gebracht. Erdgas ersetzt Stadtgas, das giftig ist, weil es Kohlenmonoxid enthält. Ein Zusatz macht es geruchsintensiv, damit Lecks früh erkannt werden.

Mehrwegflaschen können Sie kaufen (rote Flasche) oder ausleihen (graue Flasche mit Pfand und einem Vertrag zwischen dem Vertreiber und dem Nutzer). Sie werden für Haushaltsgeräte (Herd, Grill, Plancha, Heizkörper usw.) verwendet.

Kartuschen sind Verbrauchsmaterialien, die immer neu gekauft werden. Sie kommen bei kleinen Geräten wie Herde, Gaslampen, Schweißlampen usw. zum Einsatz.

Gas ist ein fossiler Brennstoff, der mit Öl vergleichbar ist, da es aus den Tiefen der Erde gewonnen wird. Erdgas wird unverändert verwendet, während Butan und Propan aus der Ölraffinerie gewonnen werden.

Gasbrennwertkessel

Ein Gasbrennwertkessel ist ein Heizgerät, das mit Butan- oder Propangas versorgt werden kann, wobei die Anlage über einen Speichertank verfügt. Der Kessel kann auch an das Erdgasnetz angeschlossen werden. Gaskessel werden je nach verwendetem Gas eingestellt (z. B. Brenner).

Gasboiler

Der Gasboiler ähnelt dem Brennwertkessel, da er an das Erdgasnetz angeschlossen oder mit einer Butangasflasche (13 kg Flasche) oder Propan (13 oder 35 kg Flasche) versorgt werden kann. Sein Aufbau hängt vom verwendeten Gas ab (Injektor etc.).

Gasheizung

Gasheizkörper sind eine mobile Zusatzheizung, die ausschließlich mit Butan- oder Propangas arbeitet. Sein Aufbau ist in der Beschreibung des Gerätes angegeben. Eine Gasflasche von 13 kg oder ein Tank von 6 oder 10 kg wird empfohlen (der dafür vorgesehene Behälter befindet sich im Heizkörper). Die Gasflasche wird über einen Druckregler, einen Gasschlauch, Schraubanschlüsse oder Anschlusstüllen mit dem Heizkörper verbunden.

Gasherd

Ein Gasherd kann mit Erdgas, Butangas und Propangas betrieben werden (13 kg Mehrwegflaschen). Die Einspritzdüsen müssen je nach Gas eingestellt werden (sie regulieren den Gasstrom unter den Brennern). Diese Düsen können mit einem Schraubenschlüssel oder einem Rohrschlüssel gewechselt werden. Der Gasherd wird entweder über einen Schlauch mit Erdgas versorgt oder ist bei der Verwendung einer Gasflasche mit einem Druckregler, einem Gasschlauch, Schraubanschlüssen oder Anschlusstüllen ausgestattet.

Gasgrill

Gasgrills funktionieren mit Propan- und/oder Butangas (nachfüllbare Gasflaschen von 6,10 oder 13 kg). Die Einspritzdüsen müssen, wie auch beim Gasherd, je nach Art des Gases angepasst werden. Die Gasflasche ist mit dem Gasgrill über einen Schlauch, einen Druckregler und Schraubanschlüssen oder Anschlusstüllen verbunden.

Gasanschlüsse

Gasanschlüsse dienen zur Verbindung von Schläuchen, Rohren und Hochdruck-Schläuchen. Die Verbindungen sind zum Schrauben und mit Außen- und Innengewinde, Innen- und Außengewinde oder kombiniert mit einem Außen- und Innengewinde und einer Tülle erhältlich. Letztere sind nützlich für das Einführen eines Rohres, dessen Dichtheit durch eine spezielle Schlauchschelle gewährleistet wird.

Alle Schraubverbindungen müssen mit Dichtungen versehen werden. Die Dichtheit der Verbindung wird entweder beim Druckaufbau mit Seifenwasser oder einem Gaslecksuchgerät (eine Dose, die Schaum freisetzt, das Auftreten von Blasen deutet auf ein Leck hin) überprüft. Die Gasanschlüsse können gerade oder gebogen sein. Zudem gibt es T-Stücke (Abzweigungen mit Schraubanschluss oder Tülle). Die geläufigsten Modelle sind:

• Schlauchtüllen: Diese werden mit dem Druckregler oder einem Gasgerät verbunden, das über eine Flasche versorgt wird.

• T-Tüllen: für die Verbindung von zwei Anlagen, wie ein doppelter Campingkocher.

• Schraubanschlüssen: mit Gewinde für den Anschluss von zwei Gasschläuchen mit Gewindeanschluss.

Da es verschiedene Größen von Verbindungen gibt, ist es wichtig, zur Bestimmung des Gewindes einen Messschieber, einen Zollstock oder eine Schablone zu verwenden. Das Schraubgewinde ist bei Gasverbindungen umgedreht: Die Schraube wird gegen den Uhrzeigersinn geschraubt.

Gaszähler

Der Gaszähler ist Teil einer Erdgasanlage und befindet sich z.B. vor den Haushaltsgeräten (vor dem Gasverteilernetz in der Wohnung). Der Gaszähler misst den Verbrauch in Kubikmetern und ist Eigentum des Energieanbieters. Der Anbieter ist daher für die Wartung des Gaszählers, seinen Austausch und die Aufzeichnung des Verbrauchs verantwortlich.

Komplette Gas-Sets

Gas-Sets enthalten in der Regel alles, was für eine Gasinstallation notwendig ist (je nach Gasart). Die Kits können aus (Hochdruck-) Schläuchen, Druckregler, Umschalter, Service/Reserveanzeige und Anschlüssen für die Verbindungen bestehen.

Gasfilter

Gasfiltervermeiden Verunreinigungen, um die Anlage vor Fehlfunktionen zu schützen, die beispielsweise mit der Verstopfung einer Einspritzdüse zusammenhängen. Ihre Filterleistung wird in Mikrometern ausgedrückt: je höher der Wert, desto besser der Filter. Gasfilter arbeiten mit einem maximal einzuhaltenden Druck und ihre Gewinde (Schraubgewinde) sind ebenfalls entsprechend der Installation zu wählen.

Gasventile

Gasventile erkennt man an ihrem gelben Griff. Es gibt Ventile in verschiedenen Ausführungen (männlich/männlich, männlich/weiblich usw.) und sie haben unterschiedliche Gewinde. Achten Sie vor dem Kauf auf den zulässigen Druck sowie die Betriebstemperaturen der Absperr- und/oder Verteilerventile.

Magnetventile

Magnetventile für Gas werden elektrisch gesteuert und beeinflussen den Gasdurchfluss. Die Größe der Gewinde, der Betriebsdruck und der Durchfluss müssen der jeweiligen Installation angepasst werden. Die Magnetventile sind stromlos geschlossen oder stromlos offen. Das stromlos geschlossene Magnetventil ist geschlossen, wenn keine Spannungsversorgung vorhanden ist, und öffnet bei Lieferung; das stromlos geöffnete Magnetventil wird geöffnet, wenn keine Spannungsversorgung vorhanden ist, und schließt bei Lieferung. Elektromagnetventile können bei vorgerüsteten Systemen ausgetauscht werden (Standardaustausch).

Gasdichtungen

Gasdichtungen können je nach Durchmesser und Verwendungszweck ausgewählt werden (Butangas, Propangas oder Erdgas). Sie sollten immer mit einem identischen Ersatzteil ausgetauscht werden und gasgeprüft sein. Gasdichtungen werden als blaue Dichtungen (blau eingefärbt) oder CNK-Dichtungen (Nitril-Kevlar-Nitril-Kautschuk) bezeichnet. Schwarze Gummidichtungen werden auch bei den Druckreglern auf der Gasflasche verwendet.

Gasumschalter

Gasumschalter werden bei Anlagen mit zwei Versorgungsquellen (z. B. zwei 35 kg Propangasflaschen) eingesetzt. Sie ermöglichen ein automatisches Umschalten von einem Behälter auf einen anderen. Der Umschalter ist mit den Gasflaschen über Hochdruck-Schläuche (35, 45, 70 und/oder 75 cm Gasschläuche) verbunden und verfügt über eine Serviceanzeige (um den Füllstand der Gasflaschen zu ermitteln). Die Umschalter sind für Butan- oder Propangas geeignet und werden nach Durchfluss (in kg/h), Ausgangsdruck und Gewinde ausgewählt. Die Umschalter sollten immer mit einem identischen Ersatzteil ausgetauscht werden.

Gasdruckregler

Gasdruckregler sind entsprechend dem Gas (Butangas oder Propangas), ihrem Betriebsdruck, Durchfluss und Gewinde (i. d. R. 20 x 150) zu wählen. Die Druckregler sind verschraubt oder selbstklemmend. Sie können mit einer Füllstandsanzeige ausgestattet sein. Die Druckregler regeln den Gasdurchfluss und werden zwischen der Gasverteilung (Gasleitung, Flasche usw.) und der Anlage (Herd, Heizung usw.) über einen Hochdruck-Schlauch- oder einen Gasschlauch eingebaut. Druckregler mit Sicherheitsvorrichtung unterbrechen die Gasversorgung, wenn der Druck unter einen gewissen Wert abfällt. Manche Druckregler verfügen ebenfalls über ein Manometer, um für mehr Sicherheit zu sorgen.

Gaskästen

Gaskästen sind Sicherheitsvorrichtungen, die es ermöglichen, die Gaszufuhr über einen „Not-Schalter“ einer Anlage zu unterbrechen. Ihre Verbindungen können geschraubt oder gelötet sein (Kupferrohrdurchmesser in Millimetern).

Hochdruck-Schlauch, Schlauch und Gasschlauch

Hochdruck-Schlauch

Hochdruck-Schläuche sind kurze Gasschläuche von 35, 45, 70 oder sogar 75 cm Länge mit 20 x 150 mm Innengewinde. Sie sind für Butan- und Propangas geeignet, sie sind schwarz und biegsam. Der maximale Betriebsdruck beträgt in der Regel 20 bar. Ihre Lebensdauer beträgt 5 Jahre – steht auf dem Schlauch.

Schlauch und Gasschlauch

Schläuche und Gasschläuche müssen je nach Gas, Lebensdauer und Länge ausgewählt werden. Es gibt sie mit Innengewindenippel 20 x 150 (Gewinde zur Kontrolle) oder ohne, als flexibles Schlauchende. Ohne Endkappen werden die Schläuche auf eine Schlauchtülle gesteckt und die Abdichtung erfolgt durch Schellen mit sprödem Kopf, wenn sie richtig festgeschraubt sind.

• Ermitteln Sie die nötige Gasart für den Herd (Butan, Propan oder Stadtgas).

• Wählen Sie den Schlauch nach Gas, gewünschter Länge, Lebensdauer und Anschlüssen – meist zum Anschrauben bei Neuinstallationen. Sollte es sich um einen flexiblen Schlauch handeln, der mit einer Tülle verbunden werden muss (wie hier abgebildet), ist lediglich die Länge des Schlauchs wichtig. Butan- und Propangas können in gleichen Schläuchen geführt werden.

• Wählen Sie einen Druckregler je nach Gas (Butan oder Propan), wobei für Erdgas kein Druckregler benötigt wird, da der Durchfluss bereits geregelt ist.

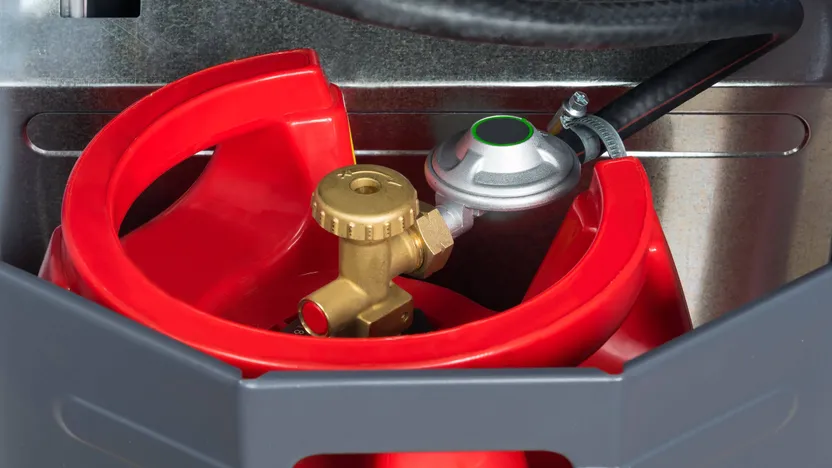

• Verbinden Sie den Schlauch mit dem Gasherd und dem Druckregler. Stellen Sie sicher, dass die Dichtungen an den Anschlusspunkten (Druckregler und Schraubverbindungen) richtig eingelegt wurden. Der Druckregler wird anschließend auf die Flasche gedreht. Berücksichtigen Sie hierbei die Gewindesteigung, die bei Gasanlagen gegen den Uhrzeigersinn verlaufen. Wird die Anlage mit Tüllen verbunden, müssen Sie die Verbindungen bis zum Anschlag einführen. Die Dichtigkeit wird erst beim Festziehen der Schelle hergestellt (diese muss angezogen werden, bis das Siegel bricht).

• Tipp: Um den Schlauch einfacher aufschieben zu können, erwärmen Sie den Schlauch mit warmem Wasser oder kauen Sie etwas auf dem Gummi: guten Appetit!

• Schläuche aus Gummi bestehen halten 5 bis 10 Jahre. Edelstahl-Gasrohre halten ein Leben lang (sie sind ebenfalls flexibel und verfügen über Schraubanschlüsse). Den maximalen Betriebsdruck finden Sie auf der jeweiligen Produktseite.

• Überprüfen Sie das System mithilfe eines Gaslecksuchgerätes auf Dichtheit.

• Je nach Modell des Herdes wechseln Sie die Einspritzdüsen unter den Brennern des Kochfeldes und stellen den Durchsatz ein (wie in der Gebrauchsanleitung angegeben).

Bei Grillgeräten und Heizkörpern können Sie ähnlich vorgehen.

Konformität

Alle Gasgeräte und das entsprechende Zubehör, von der einfachen Dichtung bis zum Druckregler, unterliegen strengen Sicherheitskontrollen und Normen. Gas-Installationen müssen normgerecht, mit spezifischem Zubehör, richtig ausgestattet und gasgeprüft werden.

Garantie

Auf die Produkte werden Herstellergarantien gegeben. Überprüfen Sie regelmäßig die Lebensdauer (insbesondere von Gasschläuchen, Schläuchen und Hochdruck-Schläuchen). Im Schadensfall mit veraltetem Gas-Zubehör verlieren Sie Ihren Versicherungsschutz.

Normen

Die Normen sind auf Zubehör und Ausrüstungen und insbesondere auf der Gaszulassung angegeben. Sie bescheinigen die Qualität und Lebensdauer des Zubehörs sowie die Konformität der Gasinstallation.
