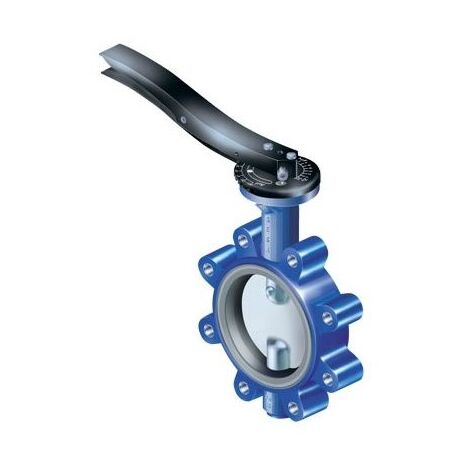

ARI Gewindeflanschklappe Gesa 22013 DN 32 PN 16, EN-JS1030, Rasthebel, EPDM, Thermo-Anzeige möglich

ARI Gewindeflanschklappe Gesa 22013 DN 32 PN 16, EN-JS1030, Rasthebel, EPDM, Thermo-Anzeige möglich

Die ARI Gewindeflanschklappe GESA 22013 in der Nennweite DN 32 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in der Haustechnik. Sie verfügt über angegossene Gewindeaugen mit durchgehendem Gewinde und ist für den Betrieb bei einem Nenndruck von PN 16 ausgelegt. Die zentrische Klappe eignet sich zum Absperren und Drosseln von Fluiden und ist für den Einsatz als Endklappe sowie zum einseitigen Abflanschen zugelassen. Das Gehäuse besteht aus Sphäroguss (EN-JS1030), während die Scheibe aus Edelstahl 1.4581 gefertigt ist. Eine EPDM-Dichtmanschette sorgt für die notwendige Abdichtung. Die Klappe ist voll isolierbar gemäß Gebäudeenergiegesetz (GEG) und bietet durch die zweifache Abdichtung der Klappenwelle mit Profilring und Taupunktsperre eine hohe Betriebssicherheit. Zudem ist die Welle für eine optionale Temperaturmessung mittels Thermo-Anzeige (THEA) vorgebohrt. Die Betätigung erfolgt komfortabel über einen Rasthebel.

Technische Daten

• Nennweite: DN 32
• Druckstufe: PN 16
• Gehäusewerkstoff: Sphäroguss (EN-JS1030)
• Scheibenmaterial: Edelstahl 1.4581
• Dichtung: EPDM
• Betätigung: Rasthebel
• Baulänge: 33 mm
• Gewicht: 2,2 kg
• Temperaturbereich: -10 °C bis +130 °C
• Max. Differenzdruck: 16 bar

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrklappen
• Hersteller-Produktgruppe: ARI Klappen Sphäroguss
• Hersteller-Artikelnummer: 2201300321911
• Oberflächenschutz: lackiert
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Bedienhebel
• Standard: DIN
• Länge Bedienungselement: 184
• Durchmesser Handrad: 0
• Mit Zentrieraugen: nein
• Druckstufe Artikel: PN 16
• Baulänge: 33
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 0
• Länge Anschluss 2: 0
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 16
• Durchlass: 32
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 187
• Material Spindel: rostfreier Stahl
• Anschlüsse: Semi-/Monoflansch
• Nenndurchmesser: DN 32
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
