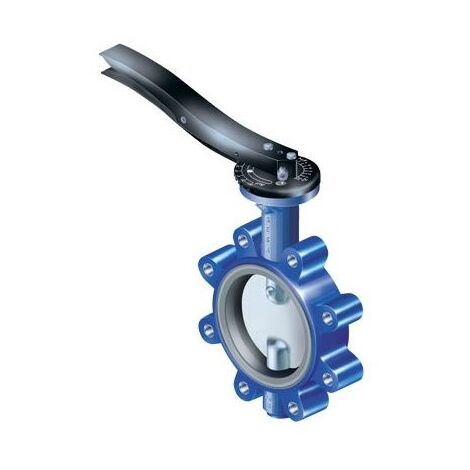

ARI Gewindeflanschklappe Gesa 22013 DN 40 PN 16, EN-JS1030, Rasthebel, EPDM, Thermo-Anzeige möglich

ARI Gewindeflanschklappe Gesa 22013 DN 40 PN 16, EN-JS1030, Rasthebel, EPDM, Thermo-Anzeige möglich

Die ARI Gewindeflanschklappe GESA 22013 in der Nennweite DN 40 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in der Haustechnik. Sie verfügt über ein Gehäuse aus Sphäroguss (EN-JS1030) und ist mit einer EPDM-Dichtmanschette sowie einer Klappenscheibe aus Edelstahl ausgestattet. Die zentrische Bauweise ermöglicht sowohl das Absperren als auch das Drosseln von Medien. Dank der zweifachen Wellenlagerung und der Abdichtung mittels Profilring und Taupunktsperre ist eine zuverlässige Funktion sichergestellt. Die Klappe ist für den Betrieb als Endarmatur sowie zum einseitigen Abflanschen zugelassen und bietet durch die gebohrte Welle die Option zur Nachrüstung einer Temperaturanzeige (THEA). Das Modell ist gemäß Gebäudeenergiegesetz (GEG) voll isolierbar und besitzt eine DVGW-Registrierung für den Trinkwasserbereich. Die Betätigung erfolgt komfortabel über einen Rasthebel.

Technische Daten

• Nennweite: DN 40
• Druckstufe: PN 16
• Gehäusewerkstoff: Sphäroguss (EN-JS1030)
• Dichtung: EPDM
• Klappenscheibe: Edelstahl 1.4581
• Betätigung: Rasthebel
• Max. Differenzdruck: 16 bar
• Temperaturbereich: -10 °C bis +130 °C
• Gewicht: 2,4 kg
• Baulänge: 33 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrklappen
• Hersteller-Produktgruppe: ARI Klappen Sphäroguss
• Hersteller-Artikelnummer: 2201300401911
• Oberflächenschutz: lackiert
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Bedienhebel
• Standard: DIN
• Länge Bedienungselement: 184
• Durchmesser Handrad: 0
• Mit Zentrieraugen: nein
• Druckstufe Artikel: PN 16
• Baulänge: 33
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 0
• Länge Anschluss 2: 0
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 16
• Durchlass: 40
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 193
• Material Spindel: rostfreier Stahl
• Anschlüsse: Semi-/Monoflansch
• Nenndurchmesser: DN 40
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
