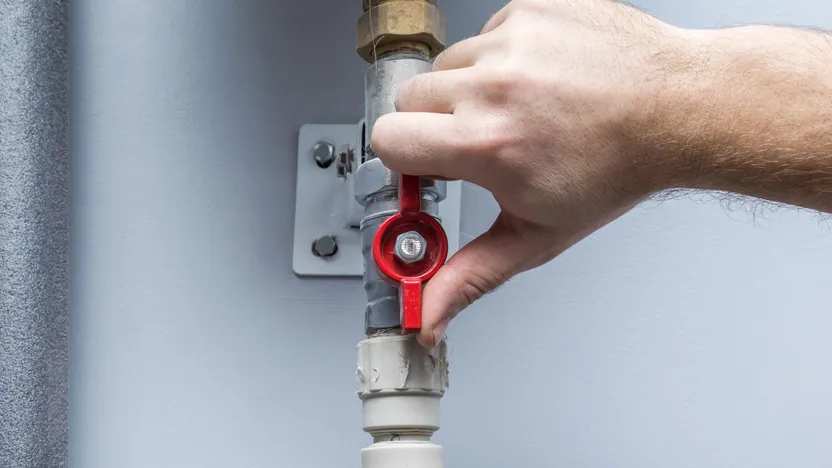

So finden Sie das richtige Absperrventil

Ventile sind in jedem Wassernetz unentbehrlich und ermöglichen, einen Teil der Leitungen zu trennen, ohne die allgemeine Versorgung unterbrechen zu müssen.

Das Absperrventil ist besonders nützlich, wenn ein Leck auftritt – während einer Reparatur oder beim Austausch von Teilen –, erleichtert Eingriffe und vermeidet Wasserschäden.

Manche Ventile ermöglichen eine Entlüftung, um die Rohre vor dem Einfrieren zu schützen.

Es gibt eine Vielzahl von Ventiltypen in verschiedenen Materialien, die jeweils eine bestimmte Funktion und Rolle haben.

Das Eckventil

Das Eckventil wird am häufigsten für die Versorgung des WC-Spülmechanismus und in geringerem Maße für Sanitärinstallationen wie z. B. der Versorgung eines Waschbeckens eingesetzt.

Eckventile sind meist aus verchromtem Metall, die Einsteigermodelle entsprechen meist Messingarmaturen mit Flügelgriff.

Die Eckventile können mit einem 12x17 (3/8") Außen- / Innengewinde angeschraubt werden. Der Eingang (männlich oder weiblich) wird an die Zuleitung angeschlossen und der Ausgang (oft männlich) nimmt den Schlauch oder das vergütete Kupferrohr der Spülung, des Wasserhahns usw. auf. Die Steuerung kann mit einer „Vierteldrehung“ oder mit einem Flügelgriff (Hahn aus Messing) erfolgen. Der Mechanismus ist oft kugelgelagert.

Der Name des Eckventils leitet sich aus der Tatsache ab, dass sich zwischen dem Ein- und Auslass des Ventils eine 90°-Krümmung befindet, was die Installation und den Anschluss der Zuleitung erleichtert, ohne sich zu weit von der Wand zu entfernen.

Das PVC-Druckventil

Man findet es jedoch auch in Hausinstallationen - Schwimmbäder, Becken, Niedertemperatur-Heizsysteme, Wasserversorgungen mit Druckverstärker. Das PVC-Druckventil (grau oder dunkelblau/schwarz) unterscheidet sich stark von der Zusammensetzung von herkömmlichem PVC (hellgrau), das ausschließlich für die Schwerkraftableitung und somit dem drucklosen Einsatz vorbehalten ist.

Die Ventile, die diese Art von Netzen ausrüsten, bestehen aus demselben Material wie die Rohre, um Schwachstellen zu vermeiden. Typischerweise handelt es sich bei diesen Ventilen um Kugelhähne mit Vierteldrehung oder um Kugelhähne mit Kugelventil.

Die Montage erfolgt durch:

• Dichtungsverschraubungen, d. h. die Zu- und Ablaufleitungen müssen mit den Verschraubungen verklebt und anschließend verschraubt werden;

• Schraubverbindungen, was Rohre mit Anschlüssen oder Nippeln mit einer Gewindesteigung von 15x21 (1/2’’), 20x27 (3/4’’) oder 26x34 (1’’) erfordert.

In allen Fällen wird dringend empfohlen, eine Stütze für das Ventil einzuplanen, damit sein Gewicht die Rohre nicht belastet und sie schwächt.

In allen Fällen wird dringend empfohlen, eine Stütze für das Ventil einzuplanen, damit sein Gewicht die Rohre nicht belastet und sie schwächt.

Das PE-Ventil

PE-Ventile (Polyethylen), werden bei der Wasserversorgung über ein (biegsames) PE-Rohr eingesetzt. Diese Art der Versorgung ist meist unterirdisch (es handelt sich um die allgemeine Art der Versorgung für ein Gebäude, ein Einfamilienhaus usw.) und direkt an die Wassersäule angeschlossen.

Durch den Einbau eines PE-Ventils (in einer Außenkammer oder am Eingang von Gebäuden) kann die Wasserversorgung des gesamten Gebäudes unterbrochen werden. Dies ist sehr nützlich, wenn ein Leck zwischen der Hauptleitung und dem betreffenden Gebäude besteht.

PE-Ventile werden per Kompression montiert, es handelt sich hauptsächlich um Kugelhähne (Vierteldrehung), deren Durchmesser entsprechend der Rohrleitung gewählt wird: 20 mm,25 mm,32 mm und 40 mm.

Der Kugelhahn mit Hebelgriff

Der Kugelhahn entspricht dem Öffnungsprinzip des Ventils. Dieses ist auf verschiedenen Ventiltypen zu finden, unabhängig davon, ob sie aus PVC, PE oder Messing bestehen. Aber meistens, wenn wir von Kugelhähnen sprechen, handelt es sich um Industriearmaturen aus Edelstahl oder Messing. Die Steuerung (wenn der Griff mit einer Vierteldrehung betätigt wird) ermöglicht das Öffnen und Schließen des Ventils durch ein Kugelventil oder einen Kugelhahn. Es gibt verschiedene Arten der Montage (je nach Typ und Material des Ventils), wie z. B. Rohrverschraubung, Schraubverbindungen, Verklebungen. Der Kugelhahn kann sein: männlich/männlich, männlich/weiblich oder weiblich/weiblich. Zu Hause ist dieser Ventiltyp an der Heizungsanlage oder an der Warmwasserbereitung zu finden.

Der Kugelhahn mit Flügelgriff

Wie bei dem Kugelhahn mit Hebelgriff verdankt der Kugelhahn mit Flügelgriff seinen Namen seinem Funktionsprinzip. Es gibt es eine ganze Reihe von Ventilen mit Flügelgriff.

Wie der Kugelhahn mit Hebelgriff gehört der Kugelhahn mit Flügelgriff zu den Absperrventilen aus Metall (Edelstahl, Messing).

Kugelhähne mit Flügelgriff werden wie Kugelhähne mit Hebelgriff montiert.

Im Haus sind sie an den gleichen Stellen wie ein Kugelhahn mit Hebel zu finden, da ihre Eigenschaften sehr nahe beieinander liegen (nur der Steuergriff ist anders).

Das Sicherheitsventil für Solaranlagen

Sicherheitsventile für Solaranlagen sind speziell für Solaranlagen konzipiert, deren Flüssigkeiten sehr hohe Temperaturen haben können.

Diese Art von Ventilen kann ein Kugelhahn oder eine Absperrklappe, 2- oder 3-Wege-Ventile sein und besteht hauptsächlich aus Messing, oft begleitet von einer Teflon-Beschichtung.

Dieses Ventil ist für den Primärkreislauf einer Solaranlage vorgesehen. Bezüglich der Montage, die metallisch ist, wird das Sicherheitsventil für Solaranlagen wie jedes andere Ventil angeschlossen. Noch einmal, was es unterscheidet, ist seine Kapazität, Temperaturen standzuhalten und so seine Rolle als Absperrventil zu gewährleisten.

Die Klempnerei hat, wie alle technischen Bereiche, ihre eigenen Codes.

Um die Größen der verschiedenen Sanitärelemente (Hähne, Ventile, Rohre, Anschlüsse usw.) zu definieren, gibt es eine genaue Nomenklatur. So präzise, dass es manchmal schwierig ist, sich zurechtzufinden! Tatsächlich basiert alles auf einem ISO-Gewindestandard, aber in britischen Größen. Deshalb sprechen wir oft in Zoll und nicht in Millimetern. Zusätzlich muss die Dicke der verschiedenen Installationselemente berücksichtigt werden, was den Teilen einen Innendurchmesser und einen Außendurchmesser verleiht.

Um ein Ventil anzuschließen, muss man zuerst (beginnend mit der zu wählenden Größe) den Durchmesser des Rohres und das Gewinde im Falle einer Verschraubung bestimmen.

Um Ihnen zu helfen, finden Sie hier eine Tabelle mit den wichtigsten Größen, ihren Entsprechungen in Zoll (mit '' gekennzeichnet) und ihre gebräuchlichsten Verwendungsarten.

Größen und Gewinde von Absperrventilen

Wenn es um den Durchmesser geht, muss unbedingt zwischen Innendurchmesser und Außendurchmesser unterschieden werden. Tatsächlich hat jedes Bauteil eine bestimmte Dicke, was schnell zu Fehlern führen kann, wenn man nicht aufpasst!

Es gibt jedoch einen Parameter, der die Sache etwas einfacher macht: Der DN ist der Nominaldurchmesser. Im Prinzip, wenn wir von DN sprechen, meinen wir den Außendurchmesser eines Rohres und damit den Innendurchmesser eines Anschlusses oder einer Muffe.

Durchmesser für Absperrventile

Beim Anschließen eines Ventils geht es darum, die Baugruppe wasserdicht zu machen und gleichzeitig die einwandfreie Funktion des Ventils zu gewährleisten. Wie wir oben gesehen haben, gibt es verschiedene Montagetypen, wobei jeder Typ seine eigenen Besonderheiten und Montagekniffe hat.

Um Ihnen bei der Installation zu helfen, finden Sie hier die gebräuchlichsten Montagearten.

Klebeventile

Diese Ventile sind für PVC vorbehalten. Die Montage ist einfach durchzuführen, erfordert aber dennoch einige Vorsichtsmaßnahmen:

• Die Rohre, Anschlüsse und Muffen müssen trocken und sauber (entfettet) sein.

• Bevor Sie den PVC-Kleber auftragen, verwenden Sie ein mittelkörniges Schleifpapier, um den Kunststoff „aufzurauen“ (der Kleber haftet dadurch stärker).

• Bestreichen Sie die beiden zu verklebenden Teile mit Kleber.

• Halten Sie die Baugruppe für einige Sekunden an der Stelle fest, indem Sie die Teile mit ausreichend Druck zusammenpressen. Im Allgemeinen trocknet der Kleber schnell (deshalb ist es wichtig, keinen Fehler zu machen, damit es beim ersten Versuch klappt!).

Schraubventil

Die Rohre, Anschlüsse und Muffen müssen unbedingt trocken und sauber (entfettet) sein.

• Wickeln Sie um das Außengewinde in Schraubrichtung mit Teflon oder verwenden Sie bei großen Durchmessern Hanf und Dichtmasse.

• Vergessen Sie die Dichtung nicht, wenn der Anschluss eine benötigt!

• Schrauben Sie den Anschluss gut fest, aber ohne ihn zu überdrehen!

Druckventil

Diese Art der Verbindung wird häufig für PE-Rohre, -Ventile und -Anschlüsse verwendet. Da PE biegsam ist, spielt diese Montage daher auf seine Verformung an, um die Dichtheit zu gewährleisten.

• Die Druckmontage erfordert nur wenige Handgriffe. Schieben Sie das Rohr einfach in das Ventil (oder den Anschluss) und ziehen Sie den Flansch fest.

• Achten Sie jedoch darauf, dass Sie das Ventil oder die Armatur nicht durch den Einbau des Schlauches verformen, denn obwohl das PE flexibel ist, bleibt es relativ starr. Erleichtern Sie sich die Arbeit, indem Sie es leicht erwärmen (die Verwendung von Fett wird nicht empfohlen).
