Allgemeine Beschreibung

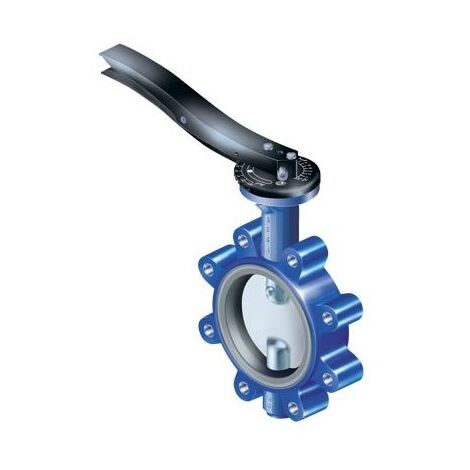

Die ARI Gewindeflanschklappe GESA 22013 in der Nennweite DN 50 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in der Haustechnik. Das Gehäuse besteht aus Sphäroguss (EN-JS1030) und ist mit einer EPDM-Dichtmanschette ausgestattet. Die zentrische Scheibenlagerung sowie die Scheibe aus Edelstahl 1.4581 ermöglichen eine zuverlässige Absperrung und Drosselung von Fluiden. Die Klappe ist für den Betrieb in einem Temperaturbereich von -10 °C bis +130 °C ausgelegt und verfügt über eine zweifache Wellenabdichtung mit Profilring und Taupunktsperre. Dank der Bauweise ist das Modell voll isolierbar gemäß Gebäudeenergiegesetz (GEG) und für den Einsatz als Endklappe sowie zum einseitigen Abflanschen zugelassen. Die Betätigung erfolgt über einen Rasthebel. Zudem ist die Welle für eine optionale Temperaturmessung mittels Thermo-Anzeige (THEA) vorbereitet. Die Klappe besitzt eine DVGW-Registrierung für Trinkwasseranwendungen.Technische Daten
- Nennweite: DN 50
- Druckstufe: PN 16
- Max. Differenzdruck: 16 bar
- Gehäusewerkstoff: Gusseisen (EN-JS1030)
- Dichtung: EPDM
- Scheibenmaterial: Edelstahl 1.4581
- Baulänge: 43 mm
- Gewicht: 3,2 kg
- Temperaturbereich: -10 °C bis +130 °C
Weitere Informationen
- Hersteller-Warengruppe: ARI Absperrklappen
- Hersteller-Produktgruppe: ARI Klappen Sphäroguss
- Hersteller-Artikelnummer: 2201300501911
- Oberflächenschutz: lackiert
- Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
- Bedienhöhe: 199 mm
- Material Spindel: rostfreier Stahl
- Material Klappenblatt: rostfreier Stahl
