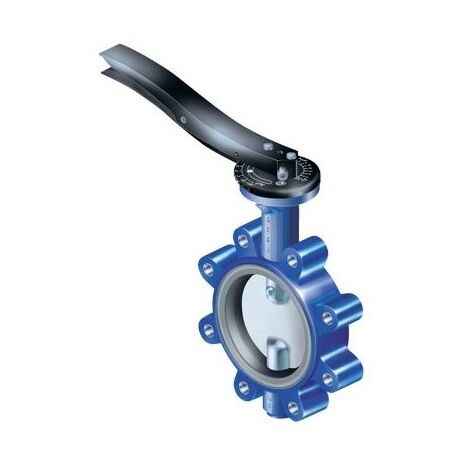

ARI Gesa Gewindeflanschklappe 22013, DN 80, PN 16, EN-JS1030, Rasthebel, Thermo-Anzeige möglich, EPDM

ARI Gesa Gewindeflanschklappe 22013, DN 80, PN 16, EN-JS1030, Rasthebel, Thermo-Anzeige möglich, EPDM

Die ARI Gewindeflanschklappe GESA 22013 in der Nennweite DN 80 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in der Haustechnik. Sie verfügt über ein Gehäuse aus Sphäroguss (EN-JS1030) und ist mit einer EPDM-Dichtmanschette sowie einer zentrisch gelagerten Scheibe aus Edelstahl ausgestattet. Die Betätigung erfolgt über einen Rasthebel. Die Armatur ist für Absperr- und Drosselaufgaben konzipiert und bietet durch die zweifache Wellenabdichtung mit Profilring und Taupunktsperre eine hohe Betriebssicherheit. Zudem ist sie gemäß Gebäudeenergiegesetz (GEG) voll isolierbar und für den Einsatz als Endklappe sowie zum einseitigen Abflanschen zugelassen. Eine Besonderheit ist die gebohrte Welle, die eine optionale Temperaturmessung mittels Thermo-Anzeige ermöglicht. Die Klappe besitzt eine DVGW-Registrierung für Trinkwasseranwendungen.

Technische Daten

• Nennweite: DN 80
• Druckstufe: PN 16
• Gehäusewerkstoff: Sphäroguss (EN-JS1030)
• Dichtung: EPDM
• Scheibenmaterial: Edelstahl 1.4581
• Betätigung: Rasthebel
• Baulänge: 46 mm
• Maximaler Differenzdruck: 16 bar
• Temperaturbereich: -10 °C bis +130 °C
• Gewicht: 5,2 kg

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrklappen
• Hersteller-Produktgruppe: ARI Klappen Sphäroguss
• Hersteller-Artikelnummer: 2201300801911
• Oberflächenschutz: lackiert
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Bedienhebel
• Standard: DIN
• Länge Bedienungselement: 184
• Durchmesser Handrad: 0
• Mit Zentrieraugen: nein
• Druckstufe Artikel: PN 16
• Baulänge: 46
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 0
• Länge Anschluss 2: 0
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 16
• Durchlass: 80
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 217
• Material Spindel: rostfreier Stahl
• Anschlüsse: Semi-/Monoflansch
• Nenndurchmesser: DN 80
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
