Allgemeine Beschreibung

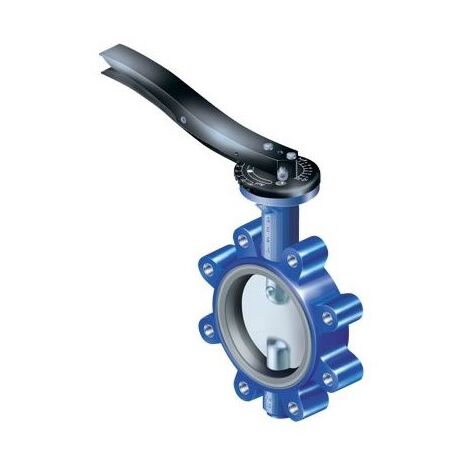

Die ARI Gewindeflanschklappe GESA 22013 in der Nennweite DN 100 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in der Haustechnik. Das Gehäuse besteht aus Sphäroguss EN-JS1030 und ist mit einer EPDM-Dichtmanschette ausgestattet. Die zentrische Klappe verfügt über eine CURVED-Scheibe aus Edelstahl 1.4581, die für Absperr- und Drosselaufgaben ausgelegt ist. Dank der zweifachen Wellenabdichtung mit Profilring und Taupunktsperre sowie der dreifachen Wellenlagerung bietet die Armatur eine hohe Betriebssicherheit. Die Klappe ist für den Einsatz als Endklappe sowie zum einseitigen Abflanschen zugelassen und gemäß Gebäudeenergiegesetz (GEG) voll isolierbar. Eine Besonderheit ist die gebohrte Welle, die eine optionale Temperaturmessung mittels THEA (Thermo-Anzeige) ermöglicht. Die Betätigung erfolgt über einen Rasthebel. Die Armatur besitzt eine DVGW-Registrierung für Trinkwasseranwendungen.Technische daten
- Nennweite: DN 100
- Nenndruck: PN 10 / 16
- Max. Differenzdruck: 16 bar
- Gehäusewerkstoff: Sphäroguss EN-JS1030
- Dichtung: EPDM
- Scheibenmaterial: Edelstahl 1.4581
- Baulänge: 52 mm
- Gewicht: 6,6 kg
- Temperaturbereich: -10 °C bis +130 °C
Weitere Informationen
- Hersteller-Artikelnummer: 2201301001911
- Oberflächenschutz: lackiert
- Material Spindel: rostfreier Stahl
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
