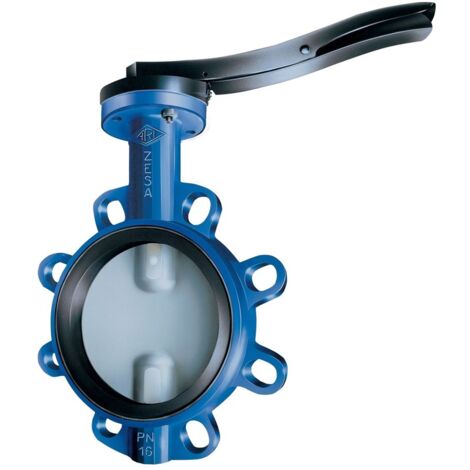

ARI Zesa Zwischenflanschklappe 22012, DN 150, PN 16, Scheibe aus Edelstahl, Rasthebel, Thermo-Anzeige möglich, EPDM

ARI Zesa Zwischenflanschklappe 22012, DN 150, PN 16, Scheibe aus Edelstahl, Rasthebel, Thermo-Anzeige möglich, EPDM

Die ARI Zwischenflanschklappe Zesa 22012 in der Nennweite DN 150 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in der Haustechnik. Sie ist für einen Nenndruck von PN 16 ausgelegt und eignet sich zum Absperren sowie Drosseln von Medien. Das Gehäuse besteht aus Sphäroguss (EN-GJS-400-15) und ist mit einer EPDM-Dichtmanschette ausgestattet. Die Klappe verfügt über eine zentrische Scheibenlagerung mit einer Scheibe aus Edelstahl 1.4581. Zur Bedienung dient ein Rasthebel. Die Konstruktion ist voll isolierbar gemäß Gebäudeenergiegesetz (GEG) und bietet durch die gebohrte Welle die Möglichkeit zur optionalen Temperaturmessung mittels Thermo-Anzeige (THEA). Die Klappe ist mit Zentrieraugen versehen und entspricht der Baulänge nach DIN EN 558-1, Grundreihe 20.

Technische Daten

• Nennweite: DN 150
• Druckstufe: PN 16
• Gehäusematerial: Gusseisen (EN-GJS-400-15)
• Dichtungsmaterial: EPDM
• Scheibenmaterial: Edelstahl 1.4581
• Betätigung: Rasthebel
• Baulänge: 56 mm
• Gewicht: 9,5 kg
• Max. Differenzdruck: 16 bar
• Temperaturbereich: -10 °C bis +130 °C

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrklappen
• Hersteller-Produktgruppe: ARI Klappen Sphäroguss
• Hersteller-Artikelnummer: 2201201501911
• Oberflächenschutz: lackiert
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Bedienhebel
• Standard: DIN
• Länge Bedienungselement: 273
• Durchmesser Handrad: 0
• Mit Zentrieraugen: ja
• Druckstufe Artikel: PN 16
• Baulänge: 56
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 0
• Länge Anschluss 2: 0
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Fütterung Gehäuse: nicht austauschbar
• Max. Druckunterschied als Endventil: 0
• Durchlass: 150
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Klappenentwurf: zentrisch
• Feuersicher: nein
• Bedienhöhe: 279
• Material Spindel: rostfreier Stahl
• Nenndurchmesser: DN 150
• Material Klappenblatt: rostfreier Stahl
• Klappenblatt verkleidet: nein
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
