ARI Absperrventil mit Flansch Euro-Wedi 12070 DN 50, PN 50, EN-JL1040, EN 558 FTF-14

ARI Absperrventil mit Flansch Euro-Wedi 12070 DN 50, PN 50, EN-JL1040, EN 558 FTF-14

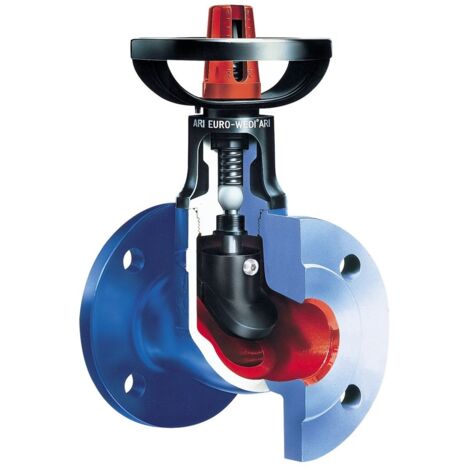

Das ARI Absperrventil EURO-WEDI 12070 in der Nennweite DN 50 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform, das speziell für den Einsatz in der Gebäudetechnik konzipiert wurde. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist mit einem Grundanstrich versehen. Die Konstruktion in Schrägsitzausführung mit geradem Oberteil verfügt über ein nichtsteigendes Handrad sowie eine prägepolierte Spindel aus 1.4021+QT mit außenliegendem Gewinde. Zur Ausstattung gehören eine Anzeigevorrichtung, eine Verdrehsicherung sowie eine Isolierkappe mit Taupunktsperre, wodurch das Ventil gemäß Gebäudeenergiegesetz (GEG) voll isolierbar ist. Die Abdichtung erfolgt über einen selbstzentrierenden, EPDM-ummantelten Kegel, der sowohl eine Drosselfunktion als auch eine Rückdichtung bietet. Die Spindelabdichtung wird durch einen EPDM-Dichtring mit Abstreifer ergänzt. Das Ventil ist für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt und entspricht der Kurzbauform nach EN 558, FTF-14.

Technische Daten

• Nennweite: DN 50
• Druckstufe: PN 16
• Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
• Anschlussart: Flansch
• Temperaturbereich: -10 °C bis +120 °C
• Dichtungsmaterial: EPDM
• Baulänge: EN 558 FTF-14
• Zeta-Wert: 1,4
• Gewicht: 9,1 kg
• Höhe Handrad: 230 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI EURO-WEDI Grauguss
• Hersteller-Artikelnummer: 120700050-10
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 1,4
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 150
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 230
• Länge Handgriff/Durchmesser Handrad: 125
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 50
• Werkstoffgüte des Gehäuses: Gusseisen GG 25 (GJL-250)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
