Allgemeine Beschreibung

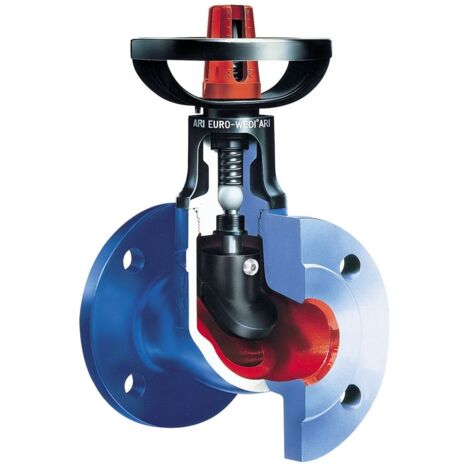

Das ARI Absperrventil EURO-WEDI 10070 in der Nennweite DN 65 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform. Es ist für den Einsatz in der Gebäudetechnik konzipiert und für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und verfügt über einen Grundanstrich. Die Konstruktion in Schrägsitzausführung mit geradem Oberteil umfasst ein nichtsteigendes Handrad sowie eine prägepolierte Spindel aus 1.4021+QT mit außenliegendem Gewinde. Zur Ausstattung gehören eine Anzeigevorrichtung, eine Verdrehsicherung sowie eine Isolierkappe mit Taupunktsperre, wodurch das Ventil voll isolierbar ist. Die Abdichtung erfolgt über einen selbstzentrierenden, EPDM-ummantelten Kegel, der zusätzlich eine Drosselfunktion und Rückdichtung bietet. Die Montage erfolgt über Flansche in Kurzbauform gemäß EN 558, FTF-14.Technische Daten
- Nennweite: DN 65
- Druckstufe: PN 6
- Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
- Dichtung: EPDM
- Temperaturbereich: -10 °C bis +120 °C
- Anschluss: Flansch
- Baulänge: EN 558 FTF-14
- Zeta-Wert: 1,2
- Gewicht: 10,3 kg
- Bedienung: Handrad
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten
- Isolierkappe mit Taupunktsperre
- Anzeigevorrichtung
- Verdrehsicherung
Installation
Die Montage erfolgt über Flansche in Kurzbauform gemäß EN 558, FTF-14.
Anwendung
Das Ventil ist für den Einsatz in der Gebäudetechnik geeignet und kann in verschiedenen Anwendungen zur Regelung von Flüssigkeiten eingesetzt werden.
Weitere Informationen
- Hersteller-Artikelnummer: 100700065-10
- Werkstoffgüte des Gehäuses: Gusseisen GG 25 (GJL-250)
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
