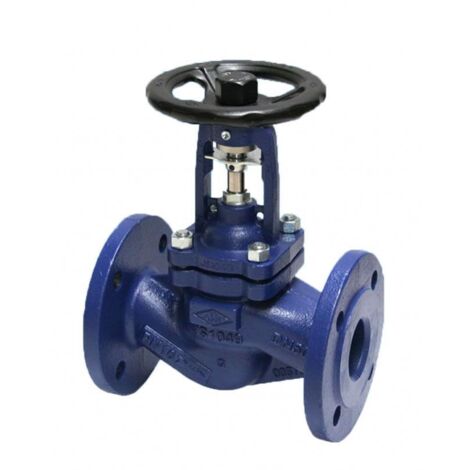

Ari-Armaturen Faltenbalg-Absperrventil PN16 DN125 PN16 Geh.: EN-JS1049, max.350°C, mit HR 220460125011

ARI Absperrventil mit Flansch Faba-Plus 22046 DN 125, PN 125, EN-JS1049, Kantensitzkegel

Nenndruck: PN 16
Nennweite: DN125
Kegelausf.: Kantensitz (Drosselfkt.)
max. Temp.: -10 bis +350 Grad C
Gewicht: 51,6 kg
Preisgruppe: G32
Artikelnummer: 220460125011

Wartungsfreies metallisch dichtendes
Absperrventil mit Faltenbalg
in Durchgangsform mit
Flanschen gem. EN 558, FTF-1,
Gehäuse aus Gusseisen EN-JS 1049
(Kurzbezeichnung: EN-GJS-400-18,
eh. GGG-40.3) mit Grundanstrich, Doppel-
wandiger Edelst.-Faltenbalg aus 1.4571,
Innenteile 1.4021+QT, Feingewindespindel
mit außenliegendem und gerolltem
Gewinde, flacher Trichterschmiernippel,
versenkte Feststellvorrichtung,
wärmeableitender für Anbauteile
optimierter Bügeldeckel,
Sicherheitsstopfbuchse,
lösbare Verdrehsicherung mit
Anzeigevorrichtung,
nichtsteigendes metallisches Handrad
mit Kataphoresebeschichtung,
Endschalter im Betrieb nachrüstbar,
voll isolierbar gemäß
Gebäudeenergiegesetz GEG,
TA-Luft TÜV-Prüf-Nr.973-10183778,
CE-Zertifizierung nach Druckgerätericht-
linie (ab DN 32).

Nenndruck: PN 16
Nennweite: DN125
Kegelausf.: Kantensitz (Drosselfkt.)
max. Temp.: -10 bis +350 Grad C
Gewicht: 51,6 kg
Preisgruppe: G32
Artikelnummer: 220460125011

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI FABA Sphäroguss
• Hersteller-Artikelnummer: 220460125011
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 5,3
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 400
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 395
• Länge Handgriff/Durchmesser Handrad: 300
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 350
• Nenndurchmesser: DN 125
• Werkstoffgüte des Gehäuses: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Graphit
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
