ARI Absperrventil mit Flansch Faba-Plus 22046 DN 65, PN 65, EN-JS1049, Kantensitzkegel

ARI Absperrventil mit Flansch Faba-Plus 22046 DN 65, PN 65, EN-JS1049, Kantensitzkegel

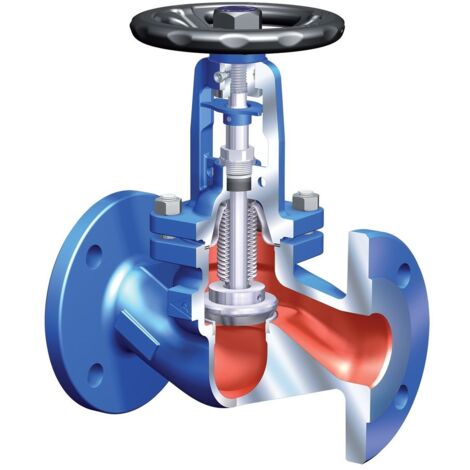

Das ARI Absperrventil FABA-Plus 22046 in der Nennweite DN 65 ist ein wartungsfreies, metallisch dichtendes Ventil in Durchgangsform. Es ist für den Einsatz mit Flüssigkeiten, Gasen sowie Dampf konzipiert und verfügt über ein Gehäuse aus Gusseisen EN-JS 1049. Die Konstruktion mit einem doppelwandigen Faltenbalg aus Edelstahl 1.4571 sorgt für eine hohe Betriebssicherheit. Das Ventil ist mit einem nichtsteigenden Handrad ausgestattet und bietet durch die integrierte Anzeigevorrichtung eine einfache Kontrolle des Betriebszustands. Dank der Bauweise ist das Ventil gemäß Gebäudeenergiegesetz (GEG) vollständig isolierbar und für anspruchsvolle industrielle Anwendungen geeignet.

Technische Daten

• Nennweite: DN 65
• Druckstufe: PN 16
• Gehäusewerkstoff: Gusseisen EN-JS 1049 (EN-GJS-400-18)
• Mediumtemperatur: -10 °C bis +350 °C
• Kegelausführung: Kantensitzkegel
• Baulänge: 290 mm
• Zeta-Wert: 5,1
• Gewicht: 15,3 kg
• Bedienung: Handrad (nichtsteigend)
• Material primäre Spindeldichtung: Graphit

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI FABA Sphäroguss
• Hersteller-Artikelnummer: 220460065011
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 5,1
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 290
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 245
• Länge Handgriff/Durchmesser Handrad: 175
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 350
• Nenndurchmesser: DN 65
• Werkstoffgüte des Gehäuses: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Graphit
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
