ARI Astra Strangregulierventil 12020, DN 200, PN 16, EN-JL1040, mit Regulierkegel und Weichdichtung

ARI Astra Strangregulierventil 12020, DN 200, PN 16, EN-JL1040, mit Regulierkegel und Weichdichtung

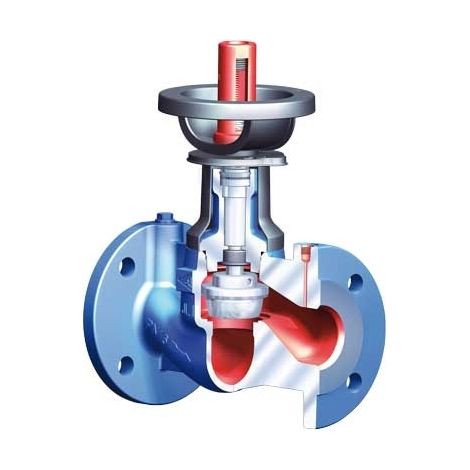

Das ARI Strangregulierventil ASTRA 12020 in der Nennweite DN 200 ist ein wartungsfreies, weichdichtendes Ventil mit integrierter Absperrfunktion. Es ist in Durchgangsform mit Flanschanschluss ausgeführt und für den Einsatz in der Gebäudetechnik konzipiert, insbesondere für Heizungswasseranwendungen in einem Temperaturbereich von -10 °C bis +120 °C. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und verfügt über einen Grundanstrich. Zur präzisen Einregulierung bietet das Ventil eine definierte Kennlinie über den gesamten Hubbereich sowie ein nichtsteigendes Handrad mit digitaler Hubanzeige und integrierter Hubbegrenzung. Ein verschmutzungsunanfälliges Differenzdruck-Messsystem mit integrierten Druckmessstutzen ermöglicht den Anschluss von Druckmesscomputern. Die Spindel aus 1.4021+QT ist prägepoliert und wird durch ein elastisches Doppel-Dichtsystem abgedichtet. Das Ventil ist zudem mit einer Isolierkappe inklusive Taupunktsperre ausgestattet und gemäß den Anforderungen der Energieeinsparverordnung voll isolierbar.

Technische Daten

• Nennweite: DN 200
• Druckstufe: PN 16
• Kvs-Wert: 704
• Baulänge: 600 mm
• Hublänge: 90 mm
• Mediumtemperatur: -10 °C bis +120 °C
• Gehäusewerkstoff: Gusseisen EN-JL1040
• Gewicht: 170 kg
• Bedienhöhe: 540 mm
• Handraddurchmesser: 210 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Strangregulierventile
• Hersteller-Produktgruppe: ARI ASTRA Grauguss
• Hersteller-Artikelnummer: 12020020010
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 0
• Länge Bedienungselement: 461
• Durchmesser Handrad: 210
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 600
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 90
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 540
• Kvs-Wert: 704
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 200
