ARI Strangregulierventil V Astra 12020 DN 65, PN 16 EN-JL1040, Regulierkegel mit Weichdichtung

ARI Strangregulierventil V Astra 12020 DN 65, PN 16 EN-JL1040, Regulierkegel mit Weichdichtung

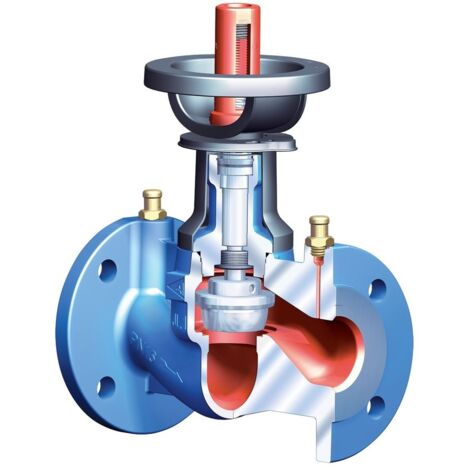

Das ARI Strangregulierventil ASTRA 12020 in der Ausführung DN 65 ist ein wartungsfreies, weichdichtendes Ventil mit integrierter Absperrfunktion. Es ist in Durchgangsform mit Flanschanschluss konstruiert und eignet sich für den Einsatz in Heizungsanlagen innerhalb eines Temperaturbereichs von -10 °C bis +120 °C. Das Gehäuse besteht aus Gusseisen (EN-JL1040) und verfügt über ein verschmutzungsunanfälliges Differenzdruck-Messsystem, das den Anschluss von Druckmesscomputern über integrierte Druckmessstutzen ermöglicht. Der Regelkegel ist mit einer PTFE-Weichdichtung ausgestattet, die eine präzise Einregulierung über den gesamten Hubbereich unterstützt. Zur Bedienung dient ein nichtsteigendes Handrad mit digitaler Hubanzeige und integrierter Hubbegrenzung. Die Konstruktion umfasst zudem eine prägepolierte Spindel mit außenliegendem Gewinde sowie eine Isolierkappe mit Taupunktsperre, wodurch das Ventil gemäß den Anforderungen der Energieeinsparverordnung (GEG) vollständig isolierbar ist.

Technische Daten

• Nenndurchmesser: DN 65
• Druckstufe: PN 16
• Kvs-Wert: 74,4
• Gehäusewerkstoff: Gusseisen (EN-GJL-250)
• Mediumtemperatur: -10 °C bis +120 °C
• Hublänge: 40 mm
• Baulänge: 290 mm
• Gewicht: 18,5 kg
• Anschluss: Flansch
• Messprinzip: Druckdifferenz

Produktspezifikation

• Hersteller-Warengruppe: ARI Strangregulierventile
• Hersteller-Produktgruppe: ARI ASTRA Grauguss
• Hersteller-Artikelnummer: 12020006510
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 0
• Länge Bedienungselement: 250
• Durchmesser Handrad: 180
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 290
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 40
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 315
• Kvs-Wert: 74,4
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 65
