ARI Strangregulierventil V Astra 12020 DN 25, PN 16 EN-JL1040, Regulierkegel mit Weichdichtung

ARI Strangregulierventil V Astra 12020 DN 25, PN 16 EN-JL1040, Regulierkegel mit Weichdichtung

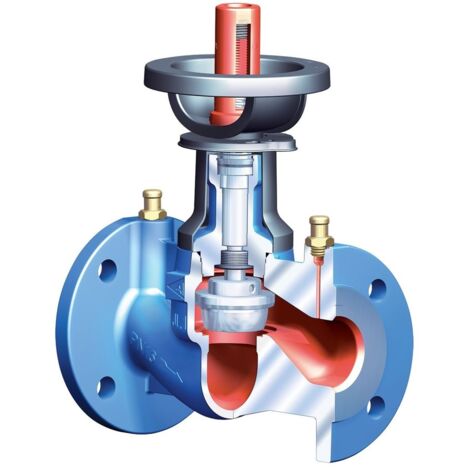

Das ARI Strangregulierventil ASTRA 12020 in der Nennweite DN 25 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform mit Flanschanschluss. Es wurde für den Einsatz in der Gebäudetechnik konzipiert und eignet sich für Heizungswasser in einem Temperaturbereich von -10 °C bis +120 °C. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist mit einem Grundanstrich versehen. Zur präzisen Einregulierung dient ein Regulierkegel mit PTFE-Weichdichtung, der eine definierte Kennlinie über den gesamten Hubbereich ermöglicht. Ein integriertes Differenzdruck-Messsystem mit Druckmessstutzen erlaubt den Anschluss von Druckmesscomputern. Die Bedienung erfolgt über ein nichtsteigendes Handrad mit digitaler Hubanzeige und integrierter Hubbegrenzung. Die prägepolierte Spindel ist durch ein elastisches Doppel-Dichtsystem geschützt. Das Ventil ist mit einer Isolierkappe inklusive Taupunktsperre ausgestattet und gemäß Energieeinsparverordnung (GEG) voll isolierbar.

Technische Daten

• Nennweite: DN 25
• Druckstufe: PN 16
• Kvs-Wert: 9,8
• Gehäusewerkstoff: Gusseisen EN-JL1040
• Mediumtemperatur: -10 °C bis +120 °C
• Hublänge: 20 mm
• Anschluss: Flansch
• Gewicht: 4,8 kg
• Durchmesser Handrad: 110 mm
• Bedienhöhe: 215 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Strangregulierventile
• Hersteller-Produktgruppe: ARI ASTRA Grauguss
• Hersteller-Artikelnummer: 12020002510
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 0
• Länge Bedienungselement: 156
• Durchmesser Handrad: 110
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 160
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 20
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 215
• Kvs-Wert: 9,8
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 25
