ARI Astra Strangregulierventil 12020, DN 32, PN 16, EN-JL1040, mit Regulierkegel und Weichdichtung

ARI Astra Strangregulierventil 12020, DN 32, PN 16, EN-JL1040, mit Regulierkegel und Weichdichtung

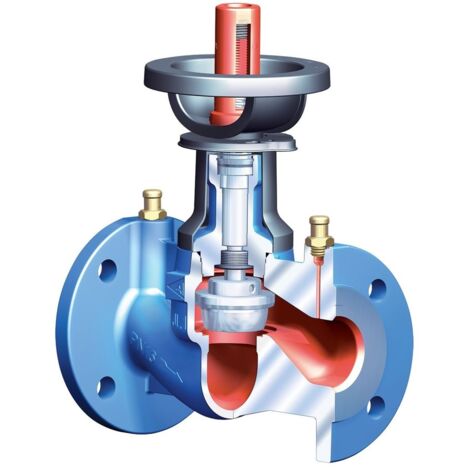

Das ARI Strangregulierventil ASTRA 12020 in der Nennweite DN 32 ist ein wartungsfreies, weichdichtendes Ventil mit Absperrfunktion in Durchgangsform. Es ist für den Einsatz in Heizungsanlagen konzipiert und ermöglicht eine präzise Einregulierung mit definierter Kennlinie über den gesamten Hubbereich. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist mit einem Grundanstrich versehen. Zur Ausstattung gehören ein nichtsteigendes Handrad mit digitaler Hubanzeige und integrierter Hubbegrenzung sowie ein verschmutzungsunanfälliges Differenzdruck-Messsystem mit integrierten Druckmessstutzen für den Anschluss von Druckmesscomputern. Die Spindelabdichtung erfolgt über ein elastisches Doppel-Dichtsystem. Das Ventil ist mit einer Isolierkappe inklusive Taupunktsperre ausgestattet und gemäß den Anforderungen des Gebäudeenergiegesetzes voll isolierbar.

Technische Daten

• Nennweite: DN 32
• Druckstufe: PN 16
• Kvs-Wert: 15,1
• Mediumtemperatur: -10 °C bis +120 °C
• Anschluss: Flansch
• Hublänge: 20 mm
• Gehäusewerkstoff: Gusseisen EN-JL1040
• Gewicht: 6,6 kg
• Durchmesser Handrad: 110 mm
• Bedienhöhe: 215 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Strangregulierventile
• Hersteller-Produktgruppe: ARI ASTRA Grauguss
• Hersteller-Artikelnummer: 12020003210
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 0
• Länge Bedienungselement: 156
• Durchmesser Handrad: 110
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 180
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 20
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 215
• Kvs-Wert: 15,1
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 32
