ARI Astra Strangregulierventil 12020, DN 40, PN 16, EN-JL1040, mit Regulierkegel und Weichdichtung

ARI Astra Strangregulierventil 12020, DN 40, PN 16, EN-JL1040, mit Regulierkegel und Weichdichtung

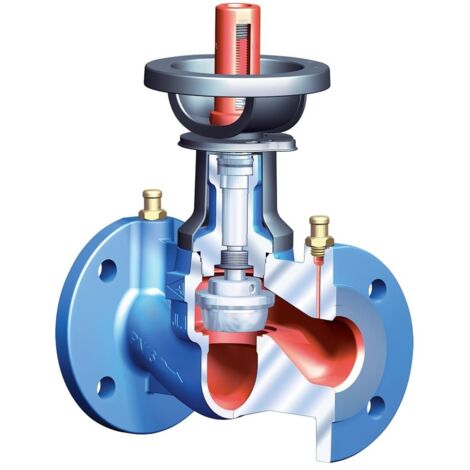

Das ARI Strangregulierventil ASTRA 12020 in der Nennweite DN 40 ist ein wartungsfreies, weichdichtendes Ventil mit integrierter Absperrfunktion in Durchgangsform. Es ist für den Einsatz in der Gebäudetechnik, insbesondere für Heizungswasser, konzipiert und ermöglicht eine präzise Einregulierung über den gesamten Hubbereich mittels einer definierten Kennlinie. Das Gehäuse besteht aus Gusseisen (EN-JL1040) und ist für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt. Zur Ausstattung gehören ein nichtsteigendes Handrad mit digitaler Hubanzeige, eine integrierte Hubbegrenzung sowie ein verschmutzungsunanfälliges Differenzdruck-Messsystem mit integrierten Druckmessstutzen für den Anschluss von Druckmesscomputern. Die Spindelabdichtung erfolgt über ein elastisches Doppel-Dichtsystem. Das Ventil ist zudem mit einer Isolierkappe inklusive Taupunktsperre ausgestattet und gemäß den Anforderungen der Energieeinsparverordnung (GEG) voll isolierbar.

Technische Daten

• Nennweite: DN 40
• Druckstufe: PN 16
• Kvs-Wert: 24,9
• Gehäusewerkstoff: Gusseisen (EN-JL1040)
• Anschlussart: Flansch
• Mediumtemperatur: -10 °C bis +120 °C
• Hublänge: 30 mm
• Gewicht: 9 kg
• Handrad-Durchmesser: 140 mm
• Bedienhöhe: 255 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Strangregulierventile
• Hersteller-Produktgruppe: ARI ASTRA Grauguss
• Hersteller-Artikelnummer: 12020004010
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 0
• Länge Bedienungselement: 206
• Durchmesser Handrad: 140
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 200
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 30
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 255
• Kvs-Wert: 24,9
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 40
