ARI Strangregulierventil V Astra 12020 DN 50, PN 50 EN-JL1040, Regulierkegel mit Weichdichtung

ARI Strangregulierventil V Astra 12020 DN 50, PN 50 EN-JL1040, Regulierkegel mit Weichdichtung

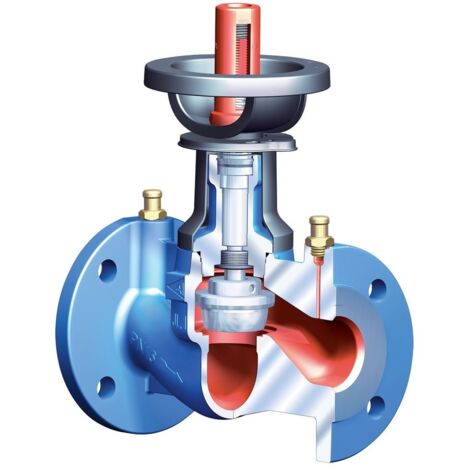

Das ARI Strangregulierventil ASTRA 12020 in der Nennweite DN 50 ist ein wartungsfreies, weichdichtendes Ventil mit integrierter Absperrfunktion. Es ist in Durchgangsform mit Flanschanschluss konstruiert und für den Einsatz in Heizungsanlagen ausgelegt. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist für einen Temperaturbereich von -10 °C bis +120 °C geeignet. Zur präzisen Einregulierung verfügt das Ventil über einen Regelkegel mit PTFE-Weichdichtung sowie ein verschmutzungsunanfälliges Differenzdruck-Messsystem mit integrierten Druckmessstutzen für den Anschluss von Druckmesscomputern. Die Bedienung erfolgt über ein nichtsteigendes Handrad mit digitaler Hubanzeige und integrierter Hubbegrenzung. Das Ventil ist mit einer Isolierkappe inklusive Taupunktsperre ausgestattet und lässt sich vollständig isolieren. #### Technische Daten

• Nenndurchmesser: DN 50
• Druckstufe: PN 16
• Kvs-Wert: 48,5
• Gehäusewerkstoff: Gusseisen EN-JL1040
• Mediumtemperatur: -10 °C bis +120 °C
• Anschlussart: Flansch
• Hublänge: 30 mm
• Gewicht: 11,5 kg
• Baulänge: 230 mm
• Handraddurchmesser: 140 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Strangregulierventile
• Hersteller-Produktgruppe: ARI ASTRA Grauguss
• Hersteller-Artikelnummer: 12020005010
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 0
• Länge Bedienungselement: 206
• Durchmesser Handrad: 140
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 230
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 30
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 255
• Kvs-Wert: 48,5
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 50
