Allgemeine Beschreibung

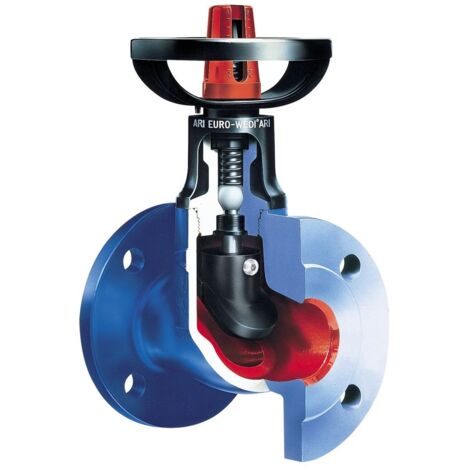

Das ARI Absperrventil EURO-WEDI 10070 in der Nennweite DN 100 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform. Es ist für den Einsatz in der Gebäudetechnik konzipiert und für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und verfügt über eine Kurzbauform gemäß EN 558, FTF-14. Die Konstruktion umfasst eine prägepolierte Spindel mit außenliegendem Gewinde, ein nichtsteigendes Handrad sowie eine Anzeigevorrichtung und Verdrehsicherung. Der selbstzentrierende, EPDM-ummantelte Kegel sorgt für eine zuverlässige Dichtfunktion und bietet zusätzlich eine Drosselfunktion sowie Rückdichtung. Das Ventil ist voll isolierbar und mit einer Isolierkappe inklusive Taupunktsperre ausgestattet.Technische Daten
- Nennweite: DN 100
- Druckstufe: PN 6
- Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
- Dichtung: EPDM
- Temperaturbereich: -10 °C bis +120 °C
- Baulänge: EN 558 FTF-14
- Zeta-Wert: 1,6
- Gewicht: 21 kg
- Bedienung: Handrad (nichtsteigend)
- Anschluss: Flansch
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten
- Mit Standanzeiger
- Isolierkappe mit Taupunktsperre
Installation
- Flanschanschluss
Anwendung
- Für den Einsatz in der Gebäudetechnik
Weitere Informationen
- Max. Druckunterschied bei 20 °C: 6
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Ausführung des Ventils: festes Ventil
