ARI Absperrventil mit Flansch Euro-Wedi 10070 DN 15, PN 15, EN-JL1040, EN 558 FTF-14

ARI Absperrventil mit Flansch Euro-Wedi 10070 DN 15, PN 15, EN-JL1040, EN 558 FTF-14

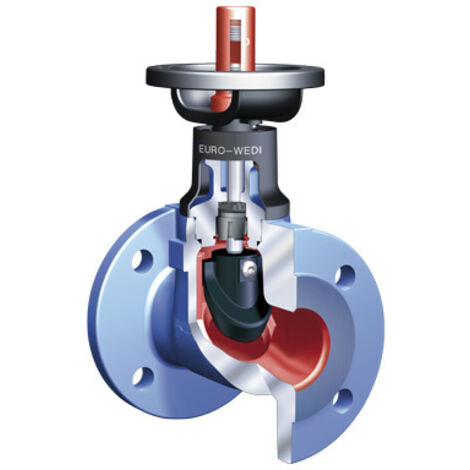

Das ARI Absperrventil EURO-WEDI 10070 in der Nennweite DN 15 ist ein wartungsfreies, weichdichtendes Ventil in Durchgangsform, das speziell für den Einsatz in der Gebäudetechnik konzipiert wurde. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist mit einem Grundanstrich versehen. Die Konstruktion in Schrägsitzausführung mit geradem Oberteil verfügt über ein nichtsteigendes Handrad sowie eine prägepolierte Spindel aus 1.4021+QT mit außenliegendem Gewinde. Für eine zuverlässige Funktion sorgt der selbstzentrierende, EPDM-ummantelte Kegel, der sowohl eine Drosselfunktion als auch eine Rückdichtung bietet. Das Ventil ist gemäß Gebäudeenergiegesetz (GEG) voll isolierbar und mit einer Isolierkappe inklusive Taupunktsperre ausgestattet. Zur weiteren Ausstattung gehören eine Anzeigevorrichtung, eine Verdrehsicherung, eine Hubbegrenzung sowie eine Feststellvorrichtung. Die Spindelabdichtung erfolgt über einen EPDM-Dichtring mit Abstreifer. Das Modell ist für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt.

Technische Daten

• Nennweite: DN 15
• Druckstufe: PN 6
• Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
• Anschlussart: Flansch
• Baulänge: EN 558 FTF-14
• Mediumtemperatur: -10 °C bis +120 °C
• Dichtung: EPDM
• Gewicht: 2,9 kg
• Höhe Handrad: 190 mm
• Zeta-Wert: 1

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI EURO-WEDI Grauguss
• Hersteller-Artikelnummer: 100700015-10
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 1
• Druckstufe Artikel: PN 6
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 6
• Max. Druckunterschied bei 20 °C: 6
• Länge Anschluss 1: 115
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 190
• Länge Handgriff/Durchmesser Handrad: 80
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 15
• Werkstoffgüte des Gehäuses: Gusseisen GG 25 (GJL-250)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
