ARI Flanschen-Absperrv. FABA-Plus 35046 DN40, PN40, 1.0619+N, Kantensitzkegel

ARI Absperrventil mit Flansch Faba-Plus 35046 DN 40, PN 40, 1.0619+N, Kantensitzkegel

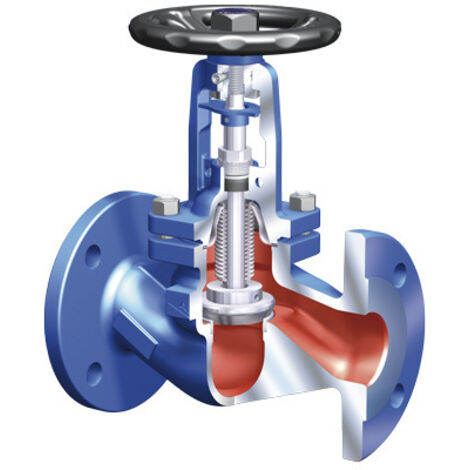

Das ARI Absperrventil FABA-Plus 35046 in der Ausführung DN 40 ist ein wartungsfreies, metallisch dichtendes Ventil in Durchgangsform. Es ist für den Einsatz mit Flüssigkeiten, Gasen und Dampf konzipiert und zeichnet sich durch ein Gehäuse aus Stahlguss (1.0619+N) sowie einen doppelwandigen Edelstahl-Faltenbalg aus 1.4571 aus. Die Konstruktion umfasst eine Feingewindespindel mit außenliegendem Gewinde, eine Sicherheitsstopfbuchse sowie eine lösbare Verdrehsicherung mit Anzeigevorrichtung. Das nichtsteigende Handrad ist mit einer Kataphoresebeschichtung versehen. Das Ventil ist gemäß Gebäudeenergiegesetz (GEG) vollständig isolierbar und für einen Temperaturbereich von -10 °C bis +450 °C ausgelegt.

Technische Daten

• Nennweite: DN 40
• Druckstufe: PN 40
• Gehäusewerkstoff: Stahlguss 1.0619+N
• Kegelausführung: Kantensitzkegel
• Temperaturbereich: -10 °C bis +450 °C
• Baulänge: 200 mm
• Zeta-Wert: 5
• Gewicht: 10,6 kg
• Anschlussart: Flansch
• Bedienung: Handrad

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI FABA Stahlguss
• Hersteller-Artikelnummer: 350460040011
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 5
• Druckstufe Artikel: PN 40
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Länge Anschluss 1: 200
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 225
• Länge Handgriff/Durchmesser Handrad: 150
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 450
• Nenndurchmesser: DN 40
• Werkstoffgüte des Gehäuses: Stahl GP240GH N (1.0619)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Graphit
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
