ARI Flanschen-Absperrv. FABA-Plus 35046 DN65, PN40, 1.0619+N, Kantensitzkegel

ARI Absperrventil mit Flansch Faba-Plus 35046 DN 65, PN 40, 1.0619+N, Kantensitzkegel

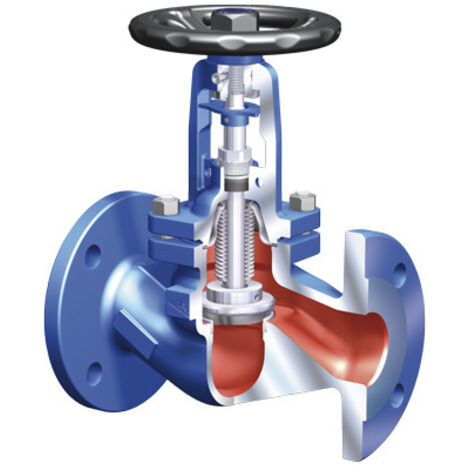

Das ARI Absperrventil FABA-Plus 35046 in der Ausführung DN 65 ist ein wartungsfreies, metallisch dichtendes Ventil in Durchgangsform. Es ist für den Einsatz mit Flüssigkeiten, Gasen und Dampf konzipiert und verfügt über ein Gehäuse aus Stahlguss (GP240GH N / 1.0619+N). Die Konstruktion umfasst einen doppelwandigen Edelstahl-Faltenbalg aus 1.4571 sowie eine Sicherheitsstopfbuchse. Das Ventil ist mit einer Feingewindespindel mit außenliegendem Gewinde ausgestattet, wobei das Spindelgewinde außerhalb des Mediums geführt wird. Die Bedienung erfolgt über ein nichtsteigendes Handrad mit Kataphoresebeschichtung. Zur Ausstattung gehören zudem eine lösbare Verdrehsicherung mit Anzeigevorrichtung sowie ein wärmeableitender Bügeldeckel. Das Ventil ist gemäß Gebäudeenergiegesetz (GEG) vollständig isolierbar und bietet die Möglichkeit, Endschalter im Betrieb nachzurüsten.

Technische Daten

• Nennweite: DN 65
• Druckstufe: PN 40
• Gehäusewerkstoff: Stahlguss 1.0619+N
• Kegelausführung: Kantensitzkegel
• Mediumtemperatur: -10 bis +450 °C
• Zeta-Wert: 5,1
• Baulänge: 290 mm
• Gewicht: 19,1 kg
• Anschluss: Flansch
• Bedienung: Handrad

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI FABA Stahlguss
• Hersteller-Artikelnummer: 350460065011
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 5,1
• Druckstufe Artikel: PN 40
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Länge Anschluss 1: 290
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 245
• Länge Handgriff/Durchmesser Handrad: 175
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 450
• Nenndurchmesser: DN 65
• Werkstoffgüte des Gehäuses: Stahl GP240GH N (1.0619)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Graphit
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
