Allgemeine Beschreibung

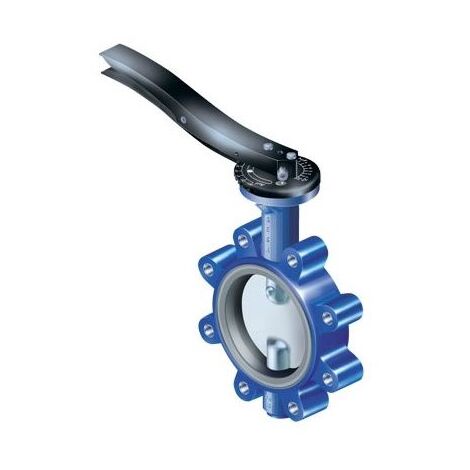

Die ARI Gewindeflanschklappe GESA 22013 in der Nennweite DN 65 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in der Haustechnik. Sie verfügt über ein Gehäuse aus Sphäroguss (EN-JS1030) und ist mit einer EPDM-Dichtmanschette ausgestattet. Die zentrische Scheibenlagerung sowie die Scheibe aus Edelstahl 1.4581 ermöglichen ein präzises Absperren und Drosseln von Fluiden. Die Klappe ist für den Betrieb in einem Temperaturbereich von -10 °C bis +130 °C ausgelegt und erfüllt die Anforderungen des Gebäudeenergiegesetzes (GEG) hinsichtlich der Isolierbarkeit. Eine Besonderheit ist die gebohrte Welle, die eine optionale Temperaturmessung mittels Thermo-Anzeige ermöglicht. Die Betätigung erfolgt über einen Rasthebel. Die Armatur ist als Endklappe sowie zum einseitigen Abflanschen zugelassen und besitzt eine DVGW-Registrierung für den Trinkwasserbereich.Technische Daten
- Nennweite: DN 65
- Druckstufe: PN 16
- Gehäusewerkstoff: Sphäroguss (EN-JS1030)
- Dichtungsmaterial: EPDM
- Scheibenmaterial: Edelstahl 1.4581
- Betätigung: Rasthebel
- Baulänge: 46 mm
- Maximaler Differenzdruck: 16 bar
- Gewicht: 3,6 kg
- Bedienhöhe: 209 mm
Weitere Informationen
- Hersteller-Warengruppe: ARI Absperrklappen
- Hersteller-Produktgruppe: ARI Klappen Sphäroguss
- Hersteller-Artikelnummer: 2201300651911
- Oberflächenschutz: lackiert
- Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
- Werkstoff des Gehäuses: Gusseisen
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Standard: DIN
- Ventilwinkel: 180
- Winkel der Spindel: 90
- Material Spindel: rostfreier Stahl
- Anschlüsse: Semi-/Monoflansch
- Material Klappenblatt: rostfreier Stahl
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
