ARI Absperrventil mit Flansch Faba-Plus 22046 DN 25, PN 25, EN-JS1049, Kantensitzkegel

ARI Absperrventil mit Flansch Faba-Plus 22046 DN 25, PN 25, EN-JS1049, Kantensitzkegel

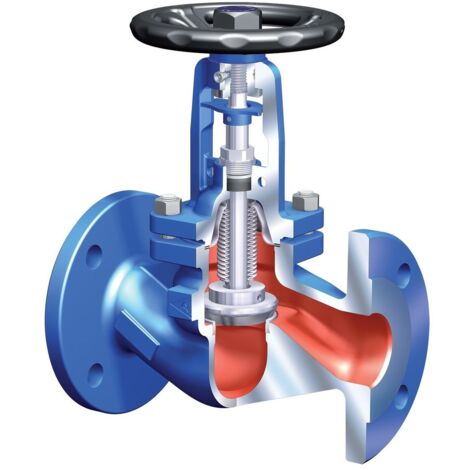

Das ARI Absperrventil FABA-Plus 22046 in der Nennweite DN 25 ist ein wartungsfreies, metallisch dichtendes Ventil in Durchgangsform. Es ist für den Einsatz mit Flüssigkeiten, Gasen sowie Dampf konzipiert und zeichnet sich durch eine robuste Konstruktion aus Gusseisen (EN-JS 1049) aus. Ausgestattet mit einem doppelwandigen Edelstahl-Faltenbalg und einer Sicherheitsstopfbuchse bietet das Ventil eine hohe Betriebssicherheit. Die Bedienung erfolgt über ein nichtsteigendes Handrad, während eine integrierte Anzeigevorrichtung den Status verdeutlicht. Das Ventil ist gemäß Gebäudeenergiegesetz (GEG) vollständig isolierbar und für anspruchsvolle industrielle Anwendungen ausgelegt.

Technische Daten

• Nennweite: DN 25
• Druckstufe: PN 16
• Gehäusewerkstoff: Gusseisen EN-JS 1049 (EN-GJS-400-18)
• Mediumtemperatur: -10 °C bis +350 °C
• Kegelausführung: Kantensitzkegel
• Anschlussart: Flansch
• Zeta-Wert: 4,3
• Gewicht: 5,6 kg
• Baulänge: 160 mm
• Höhe Handrad: 210 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI FABA Sphäroguss
• Hersteller-Artikelnummer: 220460025011
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 4,3
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 160
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 210
• Länge Handgriff/Durchmesser Handrad: 125
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 350
• Nenndurchmesser: DN 25
• Werkstoffgüte des Gehäuses: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Graphit
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
