ARI Absperrventil mit Flansch Faba-Plus 22046 DN 40, PN 40, EN-JS1049, Kantensitzkegel

ARI Absperrventil mit Flansch Faba-Plus 22046 DN 40, PN 40, EN-JS1049, Kantensitzkegel

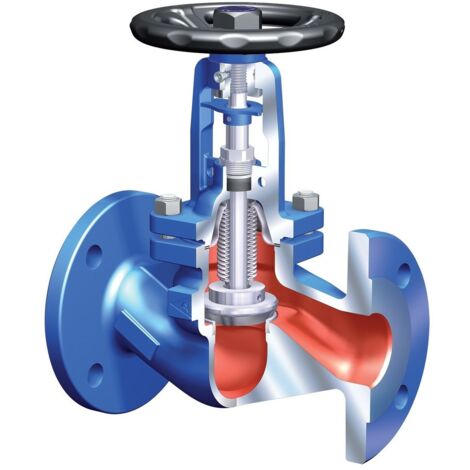

Das ARI Absperrventil FABA-Plus 22046 in der Ausführung DN 40 ist ein wartungsfreies, metallisch dichtendes Ventil in Durchgangsform. Es ist für den Einsatz mit Flüssigkeiten, Gasen und Dampf konzipiert und verfügt über ein robustes Gehäuse aus Gusseisen EN-JS 1049 (EN-GJS-400-18). Die Konstruktion umfasst einen doppelwandigen Edelstahl-Faltenbalg sowie eine Sicherheitsstopfbuchse, wobei das Spindelgewinde außerhalb des Mediums liegt. Zur Bedienung dient ein nichtsteigendes Handrad mit Kataphoresebeschichtung. Das Ventil ist gemäß Gebäudeenergiegesetz (GEG) vollständig isolierbar und bietet eine lösbare Verdrehsicherung mit integrierter Anzeigevorrichtung. Die Ausführung mit Kantensitzkegel ermöglicht eine präzise Drosselfunktion.

Technische Daten

• Nennweite: DN 40
• Druckstufe: PN 16
• Gehäusewerkstoff: Gusseisen EN-JS 1049 (GGG 40.3)
• Mediumtemperatur: -10 °C bis +350 °C
• Anschlussart: Flansch
• Kegelausführung: Kantensitzkegel
• Zeta-Wert: 5
• Gewicht: 8,9 kg
• Baulänge: 200 mm
• Höhe Handrad: 225 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI FABA Sphäroguss
• Hersteller-Artikelnummer: 220460040011
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Gusseisen
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 5
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 200
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 225
• Länge Handgriff/Durchmesser Handrad: 150
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 350
• Nenndurchmesser: DN 40
• Werkstoffgüte des Gehäuses: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Graphit
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
