ARI Absperrventil mit Flansch Faba-Plus 35046 DN 15, PN 40, 1.0619+N, Kantensitzkegel

ARI Absperrventil mit Flansch Faba-Plus 35046 DN 15, PN 40, 1.0619+N, Kantensitzkegel

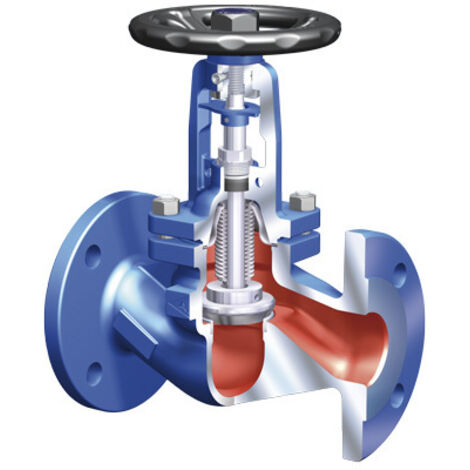

Das ARI Absperrventil FABA-Plus 35046 in der Ausführung DN 15 ist ein wartungsfreies, metallisch dichtendes Ventil in Durchgangsform. Es ist für den Einsatz mit Flüssigkeiten, Gasen und Dampf konzipiert und zeichnet sich durch eine robuste Konstruktion aus Stahlguss (1.0619+N) aus. Ausgestattet mit einem doppelwandigen Edelstahl-Faltenbalg und einer Sicherheitsstopfbuchse, bietet das Ventil eine hohe Betriebssicherheit. Die Bedienung erfolgt über ein nichtsteigendes Handrad. Das Ventil ist gemäß Gebäudeenergiegesetz (GEG) vollständig isolierbar und verfügt über eine lösbare Verdrehsicherung mit Anzeigevorrichtung. Die Spindel ist mit einem außenliegenden, gerollten Gewinde versehen, das außerhalb des Mediums liegt.

Technische Daten

• Nenndurchmesser: DN 15
• Druckstufe: PN 40
• Gehäusewerkstoff: Stahlguss 1.0619+N
• Mediumtemperatur: -10 bis +450 °C
• Anschlussart: Flansch
• Kegelausführung: Kantensitzkegel
• Zeta-Wert: 2,9
• Gewicht: 4,1 kg
• Baulänge: 130 mm
• Höhe Handrad: 205 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI FABA Stahlguss
• Hersteller-Artikelnummer: 350460015011
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 2,9
• Druckstufe Artikel: PN 40
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: ja
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Länge Anschluss 1: 130
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 205
• Länge Handgriff/Durchmesser Handrad: 125
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 450
• Nenndurchmesser: DN 15
• Werkstoffgüte des Gehäuses: Stahl GP240GH N (1.0619)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Graphit
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
