Allgemeine Beschreibung

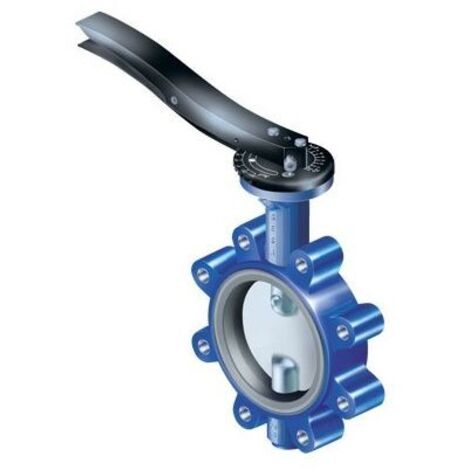

Die ARI Gewindeflanschklappe GESA 22013 in der Nennweite DN 200 ist eine wartungsfreie, weichdichtende Absperrklappe für den Einsatz in der Haustechnik. Sie verfügt über ein Gehäuse aus Sphäroguss (EN-JS1030) und ist mit einer EPDM-Dichtmanschette sowie einer zentrisch gelagerten Scheibe aus Edelstahl 1.4581 ausgestattet. Die Betätigung erfolgt über einen Rasthebel. Die Konstruktion ist für das Absperren und Drosseln von Medien ausgelegt und bietet eine zweifache Abdichtung der Klappenwelle inklusive Taupunktsperre. Dank der voll isolierbaren Bauweise entspricht sie den Anforderungen des Gebäudeenergiegesetzes (GEG). Die Klappe ist für den Einsatz als Endklappe sowie zum einseitigen Abflanschen zugelassen und besitzt eine DVGW-Registrierung für Trinkwasseranwendungen. Eine optionale Temperaturmessung kann über die gebohrte Welle mittels THEA (Thermo-Anzeige) realisiert werden.Technische Daten
- Nennweite: DN 200
- Druckstufe: PN 16
- Gehäusewerkstoff: Sphäroguss (EN-JS1030)
- Dichtung: EPDM
- Scheibenmaterial: Edelstahl 1.4581
- Betätigung: Rasthebel
- Baulänge: 60 mm
- Max. Differenzdruck: 10 bar
- Gewicht: 16,5 kg
- Temperaturbereich: -10 °C bis +130 °C
Weitere Informationen
- Hersteller-Warengruppe: ARI Absperrklappen
- Hersteller-Produktgruppe: ARI Klappen Sphäroguss
- Hersteller-Artikelnummer: 2201302001911
- Oberflächenschutz: lackiert
- Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
- Bedienhöhe: 313 mm
- Material Spindel: rostfreier Stahl
- Material Klappenblatt: rostfreier Stahl
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
