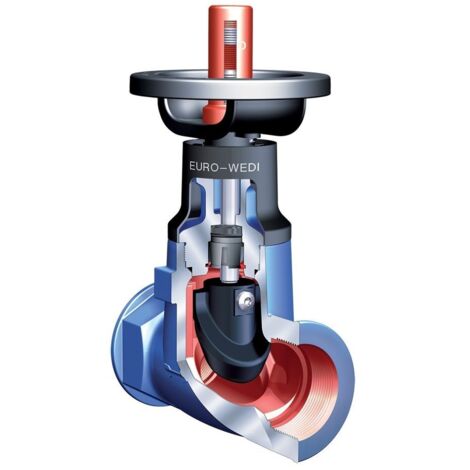

ARI Gewindemuffen Absperrventil Euro-Wedi 12076, 1 1/4" PN 16, EN-JL1040, EN 558 FTF-14

ARI Gewindemuffen Absperrventil Euro-Wedi 12076, 1 1/4" PN 16, EN-JL1040, EN 558 FTF-14

Spindelabdichtung durch EPDM-Dichtring mit Abstreifer, Hubbegrenzung und Feststellvorrichtung, Nenndruck: PN 16
Nennweite: 1 1/4 ANSI
Gewicht: 2,8 kg
Preisgruppe: G13
Artikelnummer: 120760032-10

Wartungsfreies weichdichtendes Absperr-
ventil in Durchgangsform mit Gewinde-
muffe in Kurzbauform gem. EN 558,
FTF-14, Gehäuse aus Gusseisen EN-JL1040
(Kurzbezeichnung: EN-GJL-250, eh. GG-25)
mit Grundanstrich,
für Anwendungen in der Gebäudetechnik
von -10 Grad C bis + 120 Grad C.
Durchgangsform in Schrägsitzausführung
und geradem Oberteil, nichtsteigendes
Handrad, prägepolierte Spindel
aus 1.4021+QT, außenliegendes Spindel-
gewinde, voll isolierbar gemäß
Gebäudeenergiegesetz GEG,
PCB-frei, Anzeigevorrichtung,
Verdrehsicherung, Isolierkappe mit
Taupunktsperre, dichtschließend
durch selbstzentrierenden
EPDM ummantelten Kegel
mit Drosselfunktion und Rückdichtung,
CE-Zertifizierung nach DGRL 97/23/EG.

Spindelabdichtung durch EPDM-Dichtring
mit Abstreifer, Hubbegrenzung und
Feststellvorrichtung,
Nenndruck: PN 16
Nennweite: 1 1/4 ANSI
Gewicht: 2,8 kg
Preisgruppe: G13
Artikelnummer: 120760032-10

Produktspezifikation

• Hersteller-Warengruppe: ARI Absperrventile
• Hersteller-Produktgruppe: ARI EURO-WEDI Grauguss
• Hersteller-Artikelnummer: 120760032-10
• Werkstoff des Gehäuses: Gusseisen
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: ja
• Edelstahlsitzring: nein
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 1,6
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: nein
• Rohraußendurchmesser alle Anschlüsse: 0
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 130
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Höhe Handgriff/Handrad: 190
• Länge Handgriff/Durchmesser Handrad: 80
• Ventilwinkel: 180
• Winkel der Spindel: 90
• Geeignet für Dampf: ja
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: ja
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: 1 1/4 Zoll (32)
• Werkstoffgüte des Gehäuses: Gusseisen GG 25 (GJL-250)
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Ausführung des Ventils: festes Ventil
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
