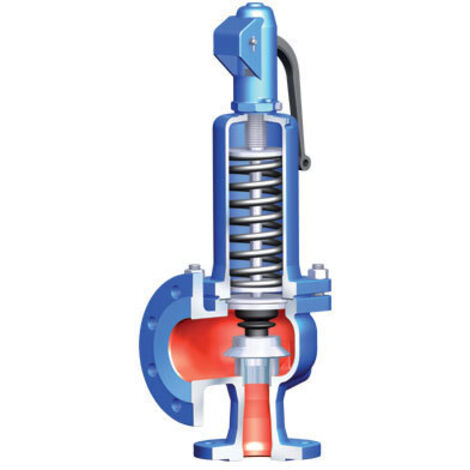

ARI Sicherheitsventil Safe 903, DN 20/32 PN 16, EN-JL1040, federbelastet D/G/H 3bar

ARI Sicherheitsventil Safe 903, DN 20/32 PN 16, EN-JL1040, federbelastet D/G/H 3bar

Nenndruck: PN 16
Nennweite: DN20/32
Einstelldruck bar(ü): 3bar
Gewicht: 8,5 kg
Preisgruppe: G61
Artikelnummer: 1290300207

Normal-Sicherheitsventil
mit Flanschen, für Heizungssysteme
in Gebäuden nach DIN EN 12828,
Gehäuse aus Gusseisen EN-JL1040
(Kurzbezeichnung: EN-GJL-250, eh. GG-25)
mit Grundanstrich,
von -10 Grad C bis + 120 Grad C.
Geschlossener Federhaube,
offener Anlüftung,
federbelastet, hohe Verschleiß-
festigkeit, Sitz und Spindel aus
1.4021+QT, direktwirkend mit
metallisch abgestütztem EPDM-
Weichdichtungs-Kegel,
EPDM-Faltenbalg,
präzise Zentrierung und
Führung des Kegels,
bauteilgeprüft nach TRD 721,
Bauteilkennzeichen:
Normalventil TÜV-SV-...-688 D/G/H

Nenndruck: PN 16
Nennweite: DN20/32
Einstelldruck bar(ü): 3bar
Gewicht: 8,5 kg
Preisgruppe: G61
Artikelnummer: 1290300207

Produktspezifikation

• Hersteller-Warengruppe: ARI Sicherheitsventile
• Hersteller-Produktgruppe: ARI SAFE Grauguss
• Hersteller-Artikelnummer: 1290300207
• Ausführung: rechtwinklig
• Bauhöhe: 270
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Stahl
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 32
• Balgventil: nein
• Rohraußendurchmesser Anschluss 1: 0
• Rohraußendurchmesser Anschluss 2: 0
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 95
• Länge Anschluss 2: 85
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Winkel der Spindel: 90
• Überströmdruck: 3
• Geeignet für den Dauerbetrieb: ja
• Gerätewinkel: 90
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser Anschluss 1: DN 20
• Geeignet für Heizung: ja
