ARI Sicherheitsventil Safe 903, DN 25/40 PN 16, EN-JL1040, federbelastet D/G/H 3,5bar

ARI Sicherheitsventil Safe 903, DN 25/40 PN 16, EN-JL1040, federbelastet D/G/H 3,5bar

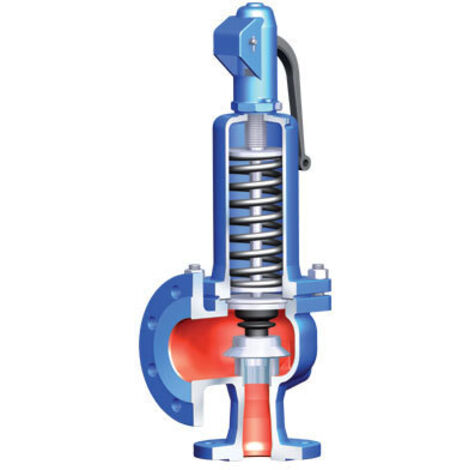

Das ARI Sicherheitsventil SAFE 903 ist ein direktwirkendes Normal-Sicherheitsventil, das speziell für den Einsatz in Heizungssystemen gemäß DIN EN 12828 konzipiert wurde. Die Ausführung erfolgt in rechtwinkliger Bauform mit Flanschanschlüssen. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist mit einem Grundanstrich versehen. Für eine zuverlässige Funktion sorgt der federbelastete Mechanismus in Kombination mit einem metallisch abgestützten EPDM-Weichdichtungs-Kegel sowie einem EPDM-Faltenbalg. Die präzise Zentrierung und Führung des Kegels tragen zur Verschleißfestigkeit bei. Das Ventil verfügt über eine geschlossene Federhaube und eine offene Anlüftung. Es ist für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt und für den Dauerbetrieb geeignet. Die Bauteilprüfung erfolgt nach TRD 721 (Bauteilkennzeichen TÜV-SV-688 D/G/H).

Technische Daten

• Nenndurchmesser: DN 25/40
• Druckstufe: PN 16
• Überströmdruck: 3,5 bar
• Bauhöhe: 280 mm
• Werkstoff Gehäuse: Gusseisen EN-JL1040
• Anschlussart: Flansch
• Temperaturbereich: -10 °C bis +120 °C
• Gewicht: 9,5 kg
• Ausführung: Rechtwinklig, federbelastet

Produktspezifikation

• Hersteller-Warengruppe: ARI Sicherheitsventile
• Hersteller-Produktgruppe: ARI SAFE Grauguss
• Hersteller-Artikelnummer: 1290300258
• Ausführung: rechtwinklig
• Bauhöhe: 280
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Stahl
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 40
• Balgventil: nein
• Rohraußendurchmesser Anschluss 1: 0
• Rohraußendurchmesser Anschluss 2: 0
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 105
• Länge Anschluss 2: 100
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Winkel der Spindel: 90
• Überströmdruck: 3,5
• Geeignet für den Dauerbetrieb: ja
• Gerätewinkel: 90
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser Anschluss 1: DN 25
• Geeignet für Heizung: ja
