ARI Sicherheitsventil Safe 903, DN 25/40 PN 16, EN-JL1040, federbelastet D/G/H 4bar

ARI Sicherheitsventil Safe 903, DN 25/40 PN 16, EN-JL1040, federbelastet D/G/H 4bar

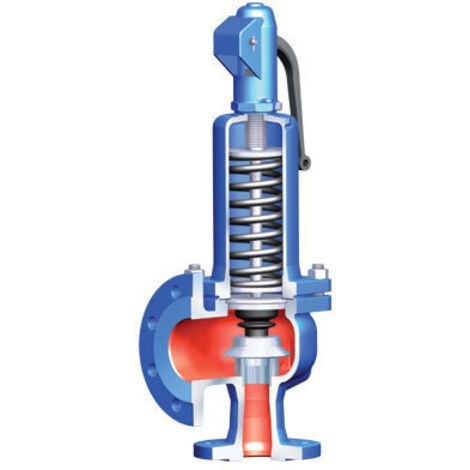

Das ARI Sicherheitsventil SAFE 903 ist ein direktwirkendes Normal-Sicherheitsventil in rechtwinkliger Ausführung, das speziell für den Einsatz in Heizungssystemen gemäß DIN EN 12828 konzipiert wurde. Das federbelastete Ventil verfügt über ein Gehäuse aus Gusseisen (EN-JL1040) mit Grundanstrich und ist für einen Einstelldruck von 4 bar ausgelegt. Die Konstruktion umfasst eine geschlossene Federhaube, eine offene Anlüftung sowie einen metallisch abgestützten EPDM-Weichdichtungs-Kegel mit EPDM-Faltenbalg. Durch die präzise Zentrierung und Führung des Kegels sowie die Verwendung von Sitz und Spindel aus 1.4021+QT zeichnet sich das Ventil durch eine hohe Verschleißfestigkeit aus. Das Bauteil ist für den Dauerbetrieb in einem Temperaturbereich von -10 °C bis +120 °C geeignet und nach TRD 721 bauteilgeprüft.

Technische Daten

• Nenndurchmesser: DN 25/40
• Druckstufe: PN 16
• Einstelldruck: 4 bar
• Gehäusewerkstoff: Gusseisen EN-JL1040 (GJL-250)
• Bauhöhe: 280 mm
• Anschlussart: Flansch
• Mediumtemperatur: -10 °C bis +120 °C
• Gewicht: 9,5 kg
• Ausführung: Rechtwinklig, federbelastet

Produktspezifikation

• Hersteller-Warengruppe: ARI Sicherheitsventile
• Hersteller-Produktgruppe: ARI SAFE Grauguss
• Hersteller-Artikelnummer: 1290300259
• Ausführung: rechtwinklig
• Bauhöhe: 280
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Stahl
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 40
• Balgventil: nein
• Rohraußendurchmesser Anschluss 1: 0
• Rohraußendurchmesser Anschluss 2: 0
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 105
• Länge Anschluss 2: 100
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Winkel der Spindel: 90
• Überströmdruck: 4
• Geeignet für den Dauerbetrieb: ja
• Gerätewinkel: 90
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser Anschluss 1: DN 25
• Geeignet für Heizung: ja
