ARI Sicherheitsventil Safe 903, DN 32/50 PN 16, EN-JL1040, federbelastet D/G/H 4bar

ARI Sicherheitsventil Safe 903, DN 32/50 PN 16, EN-JL1040, federbelastet D/G/H 4bar

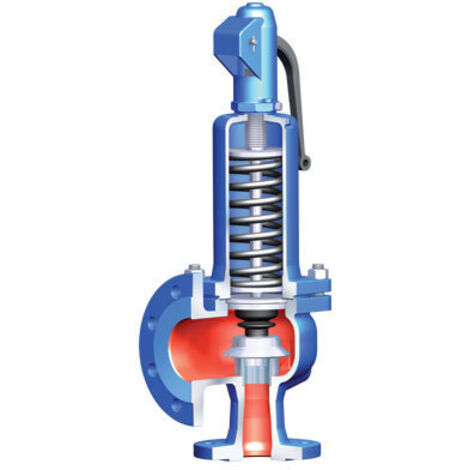

Das ARI Sicherheitsventil Safe 903 ist ein federbelastetes Normal-Sicherheitsventil, das speziell für den Einsatz in Heizungssystemen gemäß DIN EN 12828 konzipiert wurde. Das Ventil verfügt über ein robustes Gehäuse aus Gusseisen (EN-JL1040) mit Grundanstrich und ist für einen Temperaturbereich von -10 °C bis +120 °C ausgelegt. Die Konstruktion umfasst eine geschlossene Federhaube sowie eine offene Anlüftung. Der direktwirkende Mechanismus ist mit einem metallisch abgestützten EPDM-Weichdichtungs-Kegel und einem EPDM-Faltenbalg ausgestattet, was eine präzise Zentrierung und Führung des Kegels ermöglicht. Sitz und Spindel bestehen aus dem Werkstoff 1.4021+QT, was eine hohe Verschleißfestigkeit sicherstellt. Das Ventil ist bauteilgeprüft nach TRD 721.

Technische Daten

• Nennweite: DN 32/50
• Druckstufe: PN 16
• Einstelldruck: 4 bar
• Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
• Bauhöhe: 330 mm
• Anschlussart: Flansch
• Mediumtemperatur: -10 °C bis +120 °C
• Gewicht: 13,5 kg
• Ausführung: rechtwinklig (90°)

Produktspezifikation

• Hersteller-Warengruppe: ARI Sicherheitsventile
• Hersteller-Produktgruppe: ARI SAFE Grauguss
• Hersteller-Artikelnummer: 1290300329
• Ausführung: rechtwinklig
• Bauhöhe: 330
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Stahl
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 50
• Balgventil: nein
• Rohraußendurchmesser Anschluss 1: 0
• Rohraußendurchmesser Anschluss 2: 0
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 115
• Länge Anschluss 2: 110
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Winkel der Spindel: 90
• Überströmdruck: 4
• Geeignet für den Dauerbetrieb: ja
• Gerätewinkel: 90
• Max. Arbeitsdruck bei 20 °C: 10
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser Anschluss 1: DN 32
• Geeignet für Heizung: ja
