ARI Astra Strangregulierventil 12020, DN 125, PN 16, EN-JL1040, mit Regulierkegel und Weichdichtung

ARI Astra Strangregulierventil 12020, DN 125, PN 16, EN-JL1040, mit Regulierkegel und Weichdichtung

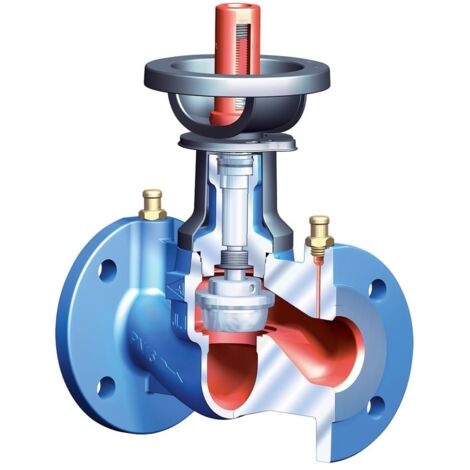

Das ARI Strangregulierventil ASTRA 12020 in der Nennweite DN 125 ist ein wartungsfreies, weichdichtendes Ventil mit integrierter Absperrfunktion. Es ist in Durchgangsform mit Flanschanschluss ausgeführt und für den Einsatz in Heizungswasser-Systemen konzipiert. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) und ist für einen Betriebstemperaturbereich von -10 °C bis +120 °C ausgelegt. Zur präzisen Einregulierung verfügt das Ventil über einen Regulierkegel mit PTFE-Weichdichtung sowie ein verschmutzungsunanfälliges Differenzdruck-Messsystem mit integrierten Druckmessstutzen für den Anschluss von Druckmesscomputern. Die Bedienung erfolgt über ein nichtsteigendes Handrad mit digitaler Hubanzeige und integrierter Hubbegrenzung. Das Ventil ist zudem mit einer Isolierkappe inklusive Taupunktsperre ausgestattet und gemäß den Anforderungen der Energieeinsparverordnung (GEG) voll isolierbar. Die Spindelabdichtung erfolgt durch ein elastisches Doppel-Dichtsystem (EDD), während die prägepolierte Spindel aus 1.4021+QT gefertigt ist.

Technische Daten

• Nennweite: DN 125
• Druckstufe: PN 16
• Kvs-Wert: 242
• Gehäusewerkstoff: Gusseisen EN-JL1040 (EN-GJL-250)
• Mediumtemperatur: -10 °C bis +120 °C
• Hublänge: 54 mm
• Baulänge: 400 mm
• Gewicht: 49 kg
• Durchmesser Handrad: 180 mm
• Messprinzip: Druckdifferenz

Produktspezifikation

• Hersteller-Warengruppe: ARI Strangregulierventile
• Hersteller-Produktgruppe: ARI ASTRA Grauguss
• Hersteller-Artikelnummer: 12020012510
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 0
• Länge Bedienungselement: 334
• Durchmesser Handrad: 180
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 400
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 54
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 400
• Kvs-Wert: 242
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 125
