ARI Strangregulierventil V Astra 12020 DN 150, PN 16 EN-JL1040, Regulierkegel mit Weichdichtung

ARI Strangregulierventil V Astra 12020 DN 150, PN 16 EN-JL1040, Regulierkegel mit Weichdichtung

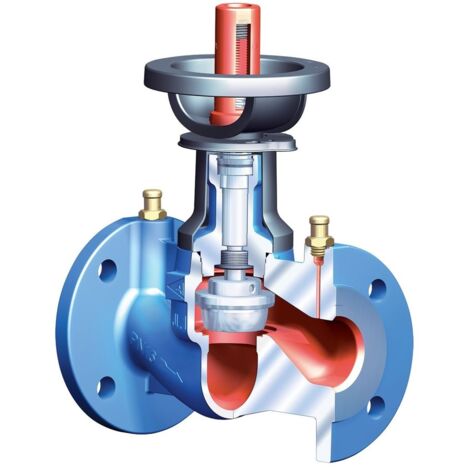

Das ARI Strangregulierventil ASTRA 12020 in der Nennweite DN 150 ist ein wartungsfreies, weichdichtendes Ventil mit Absperrfunktion in Durchgangsform. Es ist für den Einsatz in der Gebäudetechnik konzipiert und für Heizungswasser in einem Temperaturbereich von -10 °C bis +120 °C geeignet. Das Gehäuse besteht aus Gusseisen EN-JL1040 (EN-GJL-250) mit Grundanstrich. Zur präzisen Einregulierung verfügt das Ventil über einen Regulierkegel mit PTFE-Weichdichtung sowie ein Differenzdruck-Messsystem mit integrierten Druckmessstutzen, das den Anschluss von Druckmesscomputern ermöglicht. Die Bedienung erfolgt über ein nichtsteigendes Handrad mit digitaler Hubanzeige und integrierter Hubbegrenzung. Die Spindel aus 1.4021+QT ist prägepoliert und mit einem elastischen Doppel-Dichtsystem ausgestattet. Das Ventil ist voll isolierbar gemäß GEG und verfügt über eine Isolierkappe mit Taupunktsperre. Die Montage erfolgt über Flanschanschlüsse gemäß Baulänge EN 558 FTF-1.

Technische Daten

• Nennweite: DN 150
• Druckstufe: PN 16
• Kvs-Wert: 372
• Mediumtemperatur: -10 °C bis +120 °C
• Gehäusewerkstoff: Gusseisen EN-JL1040
• Anschlussart: Flansch
• Hublänge: 70 mm
• Gewicht: 91 kg
• Bedienhöhe: 450 mm
• Durchmesser Handrad: 180 mm

Produktspezifikation

• Hersteller-Warengruppe: ARI Strangregulierventile
• Hersteller-Produktgruppe: ARI ASTRA Grauguss
• Hersteller-Artikelnummer: 12020015010
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Messprinzip: Druckdifferenz
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Rohraußendurchmesser: 0
• Länge Bedienungselement: 366
• Durchmesser Handrad: 180
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Länge Anschluss 1: 480
• Länge Anschluss 2: 0
• Arbeitslänge Anschluss 1: 0
• Arbeitslänge Anschluss 2: 0
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Hublänge: 70
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 450
• Kvs-Wert: 372
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Mediumtemperatur (Dauerbetrieb): -10 - 120
• Nenndurchmesser: DN 150
