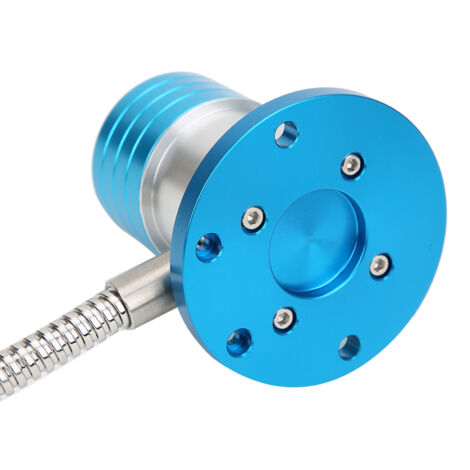

Automatische CNC-Werkzeugeinstelllehre, hohe Präzision für 4-Achs-Graviermaschinen und Fräsmaschinenteile.

~~58,99€~~

Produktinformationen

Beschreibung

Willkommen in unserem Shop! Entdecken Sie unsere automatische Werkzeugvoreinstelllehre – ein Präzisionsinstrument zur Optimierung Ihrer Bearbeitungsprozesse. Dank ihrer wasser- und staubdichten (IP67) Bauweise bietet sie selbst unter rauen Bedingungen mit Kühlmittel oder Metallspänen eine hervorragende Langlebigkeit. Die Bedienung ist einfach und zuverlässig: Ein integrierter Verstärker ist nicht erforderlich. Die Lehre ist unempfindlich gegenüber Temperatur- und Versorgungsspannungsschwankungen am Arbeitsplatz und garantiert ein stabiles Signal, das direkt an die CNC- oder SPS-Steuerung gesendet werden kann. Die hochpräzise Messung (Wiederholgenauigkeit 0,001 mm) erfolgt durch direkten Kontakt zwischen Werkzeugspitze und Hartmaterialtaster. Position und Größe werden präzise erfasst und ein Ausgangssignal generiert. Für optimale Sicherheit und Wartung gibt die Lehre bei zu großem Verfahrweg ein Alarmsignal aus und verfügt über eine automatische Ausblasfunktion zur Reinigung der Kontaktfläche. Untergebracht in einem robusten Gehäuse aus 4S-Material, ist es auf Langlebigkeit ausgelegt.

**Produktdetails:**

* **Typ:** Automatische Werkzeugvoreinstelllehre

* **Ausgangsmodus:** B: Normalerweise geschlossen (NC)

* **Hub:** 5 mm

* **Wiederholgenauigkeit:** 0,001 mm

* **Elektrische Lebensdauer:** 3 Millionen Schaltvorgänge

* **Schutzart:** IP67 (wasserdicht und staubdicht)

* **Kontaktkraft:** 1,5 N

* **Kontaktflächenmaterial:** Hartverklebung

* **Gehäusematerial:** 4S-Material

* **Kabel:** 2 Meter, ölbeständig, 4-adrig

* **Schutzmantel:** Minimaler Biegeradius R25 über 1 Messgerät

**Elektrische Aspekte:**

1. Kontaktspannung: DC 24 V ± 10 %, 20 mA (max.).

2. Bei geerdeter Maschine das Messgerät an der Erdungsseite anschließen.

3. Bei Modellen mit LEDs auf die korrekte Polarität (+) (-) beim Anschluss achten. Empfohlener Wert: 10 mA, ohmsche Last.

4. Informationen zur Ausgangsstruktur mit Schnittstelleneinheit finden Sie in der Bedienungsanleitung.

**Lieferumfang:**

1 x Automatisches Werkzeugeinstellmessgerät.
