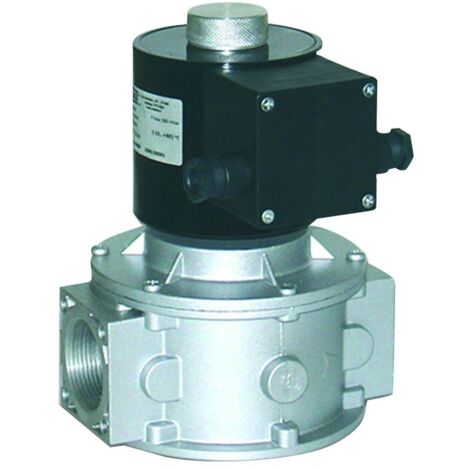

Gas-Magnetventil, normal geschlossen, automatische Rückstellung, 1 bar, DN80, ohne Spule, EV-1

Das normalerweise geschlossene Gas-Magnetventil EV-1 ohne Spule ist eine Sicherheits- und Regelvorrichtung mit automatischer Rückstellung für Erdgas- und Flüssiggasanlagen bis zu 1 bar. Es wird ohne Spule geliefert, um die Kombination mit Ersatzspulen oder den Austausch nur des Ventilkörpers zu ermöglichen.

Technische Daten:

• Modell: EV-1 (ohne Spule)
• Norm: EN 161
• Einsatzbereich: Erdgas – Flüssiggas
• Klasse – Gruppe: A – 2
• Gehäuse: Aluminium
• Stromversorgung: 230 V Wechselstrom
• Betriebsdruck: 1 bar
• Betriebstemperatur: -20 °C bis +60 °C
• Schutzart: IP65
• Schließ-/Öffnungszeit: < 1 Sek.
• Ein-/Auslassanschlüsse: DN80 – PN16
• Achsabstand: 310 mm
• Rückstellung: Automatisch

Ausführung ohne Spule:

Dieses Magnetventil wird ohne Magnetspule geliefert; diese muss separat erworben oder aus einer bestehenden Anlage wiederverwendet werden. Diese Konfiguration eignet sich ideal für den Austausch nur des Ventilkörpers unter Beibehaltung der bereits installierten Magnetspule oder für Anwender, die eine bereits vorhandene Magnetspule verwenden möchten.

Funktionsweise:

Das Magnetventil EV-1 ist ein normalgeschlossenes Ventil mit automatischer Rückstellung: Sobald es mit der 230-V-Wechselstrom-Spule kombiniert ist, öffnet sich das Ventil bei Stromzufuhr und schließt sich in weniger als 1 Sekunde wieder, sobald die Versorgungsspannung ausfällt, ohne dass ein manueller Eingriff zur Rückstellung erforderlich ist.

Ausführungen und Optionen auf Anfrage:

• Einstellbare langsame Öffnung
• Einstellung der schnellen Auslösung
• Durchflussregler
• Ausführungen für Betriebsdrücke von 3 bar und 6 bar
• Größere Nennweiten: DN125, DN150, DN200, DN250, DN300

Vorteile:

• Ermöglicht den Austausch nur des Ventilkörpers
• Kompatibel mit vorhandenen oder Ersatz-Spulen für 230 V Wechselstrom
• Betriebsdruck bis zu 1 bar
• Automatische Rückstellung ohne manuellen Eingriff
• Schnelle Ansprechzeit (<1 Sekunde)
• Robustes und leichtes Aluminiumgehäuse
• Schutzart IP65 für staubige und feuchte Umgebungen
• Entspricht EN 161 Klasse A Gruppe 2
• Flanschanschlüsse DN80 PN16 für hohe Durchflussmengen
• Individuell anpassbar mit Optionen auf Anfrage

Anwendungen:

Austausch des Ventilkörpers in bestehenden Anlagen mit noch funktionsfähiger Spule. Zivile und industrielle Heizungsanlagen mit Erdgas oder Flüssiggas (LPG) mit hohen Durchflussmengen. Automatisierungs- und Prozesssteuerungssysteme mit brennbaren Gasen. Heizkraftwerke, Industriekessel, Brenner. Wartung und Ersatzteilversorgung für Anlagen mit bereits installierten Magnetventilen.

Einbau:

Die Kompatibilität der 230-V-Wechselstrom-Magnetspule mit dem Ventilkörper prüfen. Das Magnetventil unter Beachtung der auf dem Ventilkörper angegebenen Durchflussrichtung installieren, mit Flanschanschlüssen DN80 PN16 bei einem Achsabstand von 310 mm. Die Spule gemäß den Anweisungen des Herstellers am Ventilkörper montieren. Die 230-V-Wechselstrom-Stromversorgung gemäß dem Schaltplan an die Spule anschließen. Nach der Installation die Dichtheit aller Anschlüsse überprüfen. Vor der endgültigen Inbetriebnahme die korrekte Funktion des automatischen Öffnens und Schließens testen.

Wartung:

Überprüfen Sie regelmäßig die ordnungsgemäße Funktion des Öffnens und Schließens des Ventils. Überprüfen Sie die Unversehrtheit der elektrischen Anschlüsse an der Spule. Überprüfen Sie die Dichtungen an den Flanschanschlüssen. Vergewissern Sie sich, dass das Aluminiumgehäuse keine Oxidationsspuren aufweist. Bei Störungen oder Reaktionszeiten von mehr als 1 Sekunde wenden Sie sich bitte an qualifiziertes Fachpersonal, um das Ventil auszutauschen.

Sicherheit:

• Einbau durch qualifiziertes Fachpersonal gemäß den geltenden Vorschriften
• Die elektrische Kompatibilität der zugehörigen Spule überprüfen
• Den maximalen Betriebsdruck von 1 bar einhalten
• Betriebstemperatur von -20 °C bis +60 °C einhalten
• Die Kompatibilität mit der in der Anlage verwendeten Gasart prüfen
• Nach jeder Installation eine Dichtheitsprüfung durchführen

Hinweise:

Gas-Magnetventil EV-1, normal geschlossen mit automatischer Rückstellung, Lieferung ohne Spule. Entspricht EN 161, Klasse A, Gruppe 2. Gehäuse aus Aluminium, Schutzart IP65. DN 80, PN 16, Achsabstand 310 mm. Betriebsdruck 1 bar. Spule 230 V Wechselstrom separat zu erwerben. Optionen auf Anfrage: einstellbare Langsamöffnung, Schnellauslösung, Durchflussregler, Ausführungen mit 3 und 6 bar, größere Nennweiten. Einbau durch qualifiziertes Fachpersonal.
