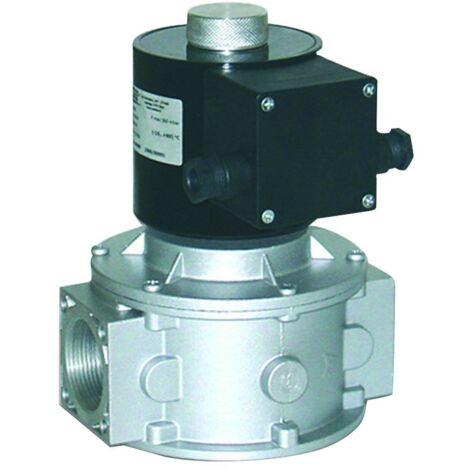

Gas-Magnetventil, normal geschlossen, automatische Rückstellung, 360 mbar, DN150, ohne Spule, EVP/NC

Das normalerweise geschlossene Gasmagnetventil EVP/NC ohne Spule ist eine Sicherheits- und Regelvorrichtung mit automatischer Rückstellung für Erdgas- und Flüssiggasanlagen, die ohne Spule geliefert wird, um den Einbau von Ersatzspulen oder den Austausch bestehender Komponenten zu ermöglichen.

Technische Daten:

• Modell: EVP/NC (ohne Spule)
• Norm: EN161
• Einsatzbereich: Erdgas – Flüssiggas
• Klasse – Gruppe: A – 2
• Gehäuse: Aluminium
• Stromversorgung: 230 V Wechselstrom
• Betriebsdruck: 0,36 bar (360 mbar)
• Betriebstemperatur: -20° bis +60°C
• Schutzart: IP65
• Schließ-/Öffnungszeit: < 1 Sek.
• Ein-/Auslassanschlüsse: DN150 – PN16
• Achsabstand: 480 mm
• Rückstellung: Automatisch

Ausführung ohne Spule:

Dieses Magnetventil wird ohne Magnetspule geliefert; diese muss separat erworben oder aus einer bestehenden Anlage wiederverwendet werden. Diese Konfiguration eignet sich ideal für den Austausch nur des Ventilkörpers unter Beibehaltung der bereits installierten Magnetspule oder für Anwender, die eine bestimmte, bereits in ihrem Besitz befindliche Magnetspule verwenden möchten.

Funktionsweise:

Das Magnetventil EVP/NC ist ein normalgeschlossenes Ventil mit automatischer Rückstellung: Sobald es mit der 230-V-Wechselstrom-Spule kombiniert ist, öffnet sich das Ventil bei Stromzufuhr und schließt sich sofort (in weniger als 1 Sekunde) wieder, sobald die Versorgungsspannung ausfällt, ohne dass ein manueller Eingriff zur Rückstellung erforderlich ist.

Vorteile:

• Ermöglicht den Austausch nur des Ventilkörpers
• Kompatibel mit vorhandenen oder Ersatz-230-V-Wechselstrom-Spulen
• Automatische Rückstellung ohne manuellen Eingriff
• Extrem schnelle Ansprechzeit (<1 Sekunde)
• Robustes und leichtes Aluminiumgehäuse
• Schutzart IP65 für staubige und feuchte Umgebungen
• Entspricht EN 161 Klasse A Gruppe 2
• Flanschanschlüsse DN150 PN16 für Großanlagen

Anwendungen:

Austausch des Ventilgehäuses in bestehenden Anlagen mit noch funktionsfähiger Spule. Zivile und industrielle Heizungsanlagen mit Erdgas oder Flüssiggas mit sehr hohen Durchflussmengen. Automatisierungs- und Prozesssteuerungssysteme mit brennbaren Gasen. Große Heizkraftwerke, industrielle Produktionsanlagen, Brenner mit hoher Leistung. Wartung und Ersatzteilversorgung für Anlagen mit bereits installierten EVP-Magnetventilen.

Einbau:

Die Kompatibilität des 230-V-Wechselstrom-Magnetventils mit dem Ventilkörper prüfen. Das Magnetventil unter Beachtung der am Ventilkörper angegebenen Durchflussrichtung mit Flanschanschlüssen DN150 PN16 bei einem Achsabstand von 480 mm installieren. Die Spule gemäß den Anweisungen des Herstellers am Ventilkörper montieren. Die 230-V-Wechselstromversorgung gemäß dem Schaltplan an die Spule anschließen. Nach der Installation die Dichtheit aller Anschlüsse überprüfen. Vor der endgültigen Inbetriebnahme die korrekte Funktion des automatischen Öffnens und Schließens testen.

Wartung:

Überprüfen Sie regelmäßig die ordnungsgemäße Funktion des Öffnens und Schließens des Ventils. Überprüfen Sie die Unversehrtheit der elektrischen Anschlüsse an der Spule. Überprüfen Sie die Dichtungen an den Flanschanschlüssen. Stellen Sie sicher, dass das Aluminiumgehäuse keine Oxidationsspuren aufweist. Bei Funktionsstörungen oder Reaktionszeiten von mehr als 1 Sekunde wenden Sie sich bitte an qualifiziertes Fachpersonal, um das Ventil auszutauschen.

Sicherheit:

• Einbau durch qualifiziertes Fachpersonal gemäß den geltenden Vorschriften
• Die elektrische Kompatibilität der zugehörigen Spule prüfen
• Den maximalen Betriebsdruck von 360 mbar einhalten
• Betriebstemperatur -20 °C bis +60 °C einhalten
• Die Kompatibilität mit der in der Anlage verwendeten Gasart prüfen
• Nach jeder Installation eine Dichtheitsprüfung durchführen

Hinweise:

Gas-Magnetventil EVP/NC, normal geschlossen mit automatischer Rückstellung, Lieferung ohne Spule. Entspricht EN 161, Klasse A, Gruppe 2. Gehäuse aus Aluminium, Schutzart IP65. DN 150 PN 16, Achsabstand 480 mm. Spule 230 V AC separat zu erwerben. Einbau durch qualifiziertes Fachpersonal.
